WinCC OA
개방형·고확장성 분산 SCADA 시스템
SIMATIC WinCC OA 분산 감시제어 및 데이터 수집 시스템
설비가 여러 지역에 흩어져 있고 데이터 포인트가 수십만 점을 넘어가면 일반 감시 화면 도구로는 한 화면에서 관리하기 어렵습니다. WinCC OA는 이러한 대규모 분산 설비를 하나의 체계로 감시·제어·기록하기 위한 Siemens의 SCADA 플랫폼입니다.
SIMATIC WinCC OA
소개 영상
아래 영상에서 SIMATIC WinCC OA의 주요 기능과 적용 방식을 확인하세요.
WinCC OA 제품 개요
WinCC OA는 기능별 매니저(Manager)를 조합해 구성하는 모듈 구조입니다. 화면, 제어 로직, 알람 처리, 이력 저장, 이중화, 분산 연결, 드라이버가 각각 독립된 프로세스로 동작하므로, 필요한 기능만 골라 서버에 배치하고 규모에 맞춰 늘릴 수 있습니다.
감시·제어에서 그치지 않고 보고, 계획, 최적화까지 하나의 환경에서 구축할 수 있다는 점이 특징입니다. 운영 기술(OT) 계층의 값을 수집해 상위 정보 기술(IT) 계층으로 넘기는 중간 계층 역할도 수행하므로, 제어기와 상위 시스템 사이의 별도 게이트웨이를 줄일 수 있습니다.

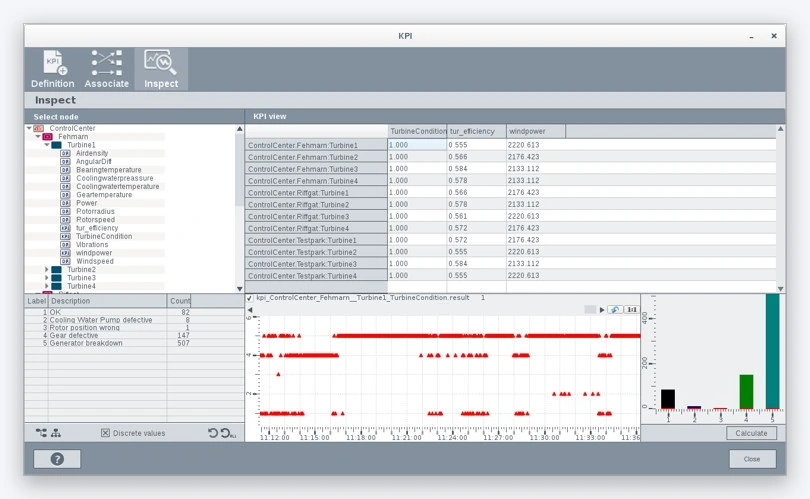

Smart SCADA 옵션을 더하면 축적된 이력으로 지표(KPI) 산출, 상관 분석, 상태 분류를 수행합니다. 마법사 형태로 제공되어 별도 프로그래밍 없이 감시 화면과 같은 환경에서 분석 결과를 확인할 수 있습니다.

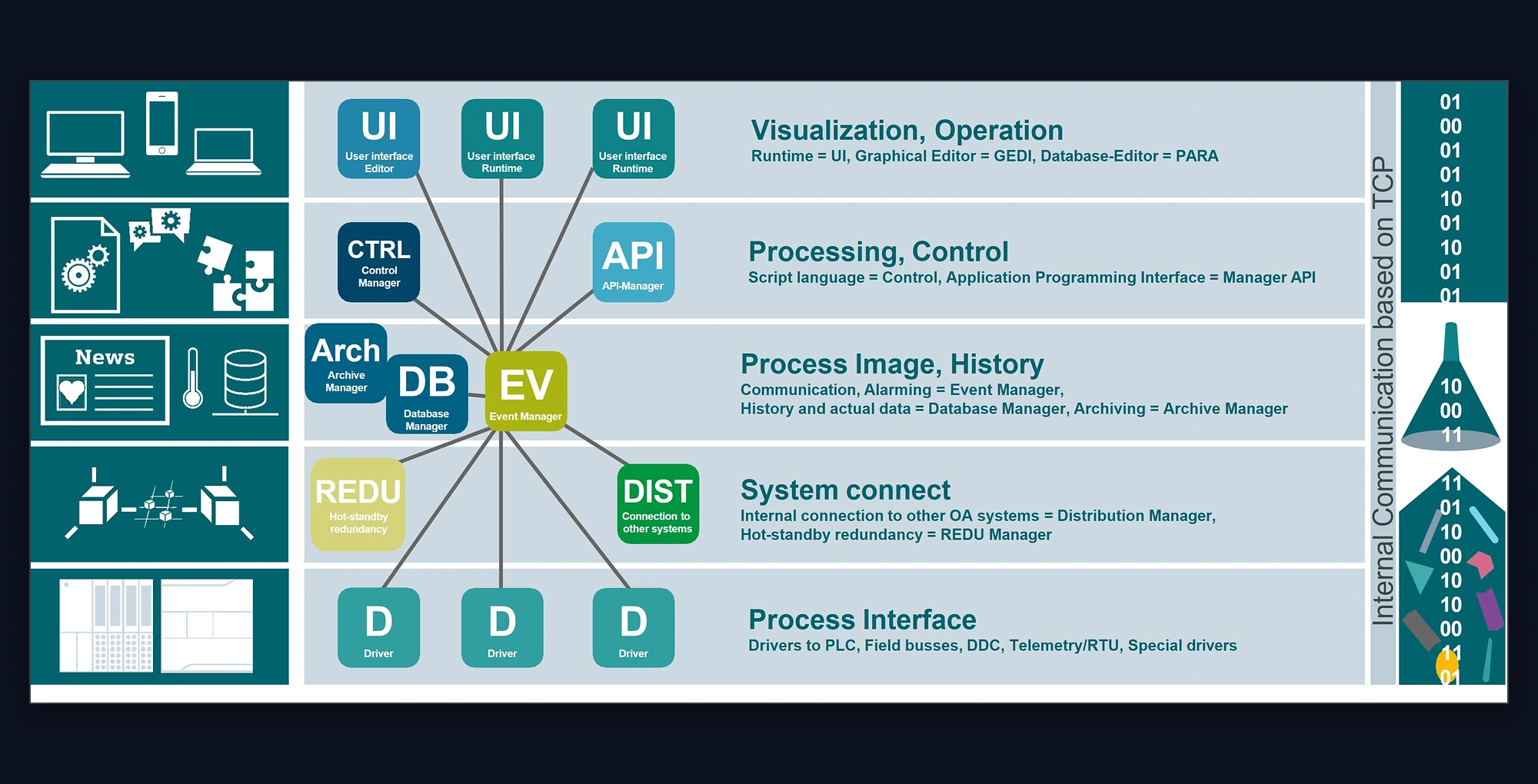

Manager 아키텍처 — 이벤트 기반 데이터 처리
WinCC OA는 값이 변할 때만 처리하는 이벤트 방식으로 동작합니다. 주기적으로 전체 값을 읽어 오지 않으므로 데이터 포인트가 늘어나도 회선 부하와 서버 부담이 완만하게 증가합니다.
제어기, 필드버스, 원격 단말(RTU), 계측 설비에 드라이버가 직접 접속해 값을 읽습니다. 값이 바뀔 때만 상위로 올리는 이벤트 방식이라 회선 부하가 낮습니다.
Event Manager가 수집된 값을 판정해 알람을 생성하고 필요한 매니저에만 전달합니다. 화면·아카이브·제어 로직이 같은 값을 중복 조회하지 않습니다.
Archive Manager가 이력을 저장하고 UI 계층이 이를 화면과 보고서로 표시합니다. Smart SCADA 옵션을 더하면 같은 이력으로 KPI 산출과 원인 분석까지 수행합니다.
Core Capabilities
처리 성능부터 개방성까지, 도입 판단에 필요한 성능을 4개 영역으로 정리했습니다.
WinCC OA 핵심 기능

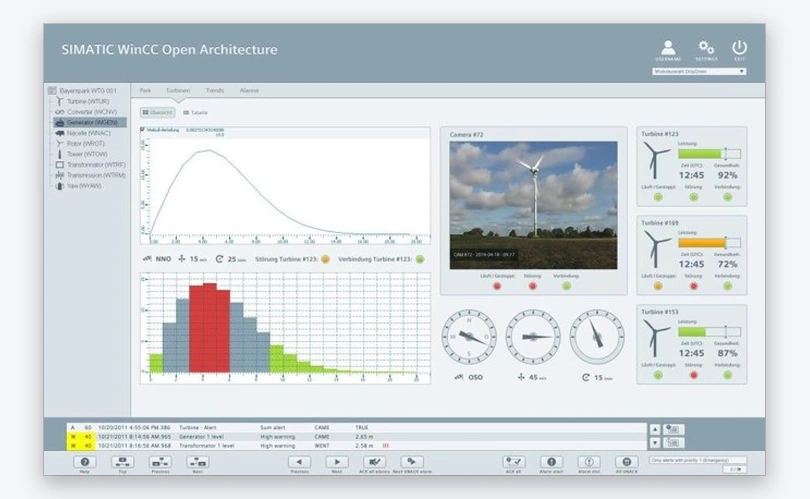

도입 이후 현장에서는 설비 증설 시 운전을 멈추지 않고 화면을 추가할 수 있고, 흩어져 있던 개별 감시 시스템을 한 화면으로 모을 수 있습니다.
재사용 가능한 객체 라이브러리로 동일 설비를 반복 구성해 작업량을 줄입니다.
운전을 멈추지 않고 화면과 데이터 포인트를 추가·변경합니다.
대상 목록을 일괄 적용해 데이터 포인트 수천 점을 한 번에 생성합니다.
여러 엔지니어가 같은 프로젝트를 동시에 편집해 구축 일정을 단축합니다.
하나의 프로젝트에서 Windows와 Linux 서버를 함께 운용합니다.
브라우저(ULC UX)와 iOS·Android 앱으로 현장에서 상태를 확인합니다.
ONVIF 2.0 기반으로 알람 발생 지점의 카메라 화면을 자동 전환합니다.
GIS 지도 위에 설비 상태를 표시해 광역 분산 현장을 한 화면에서 감시합니다.

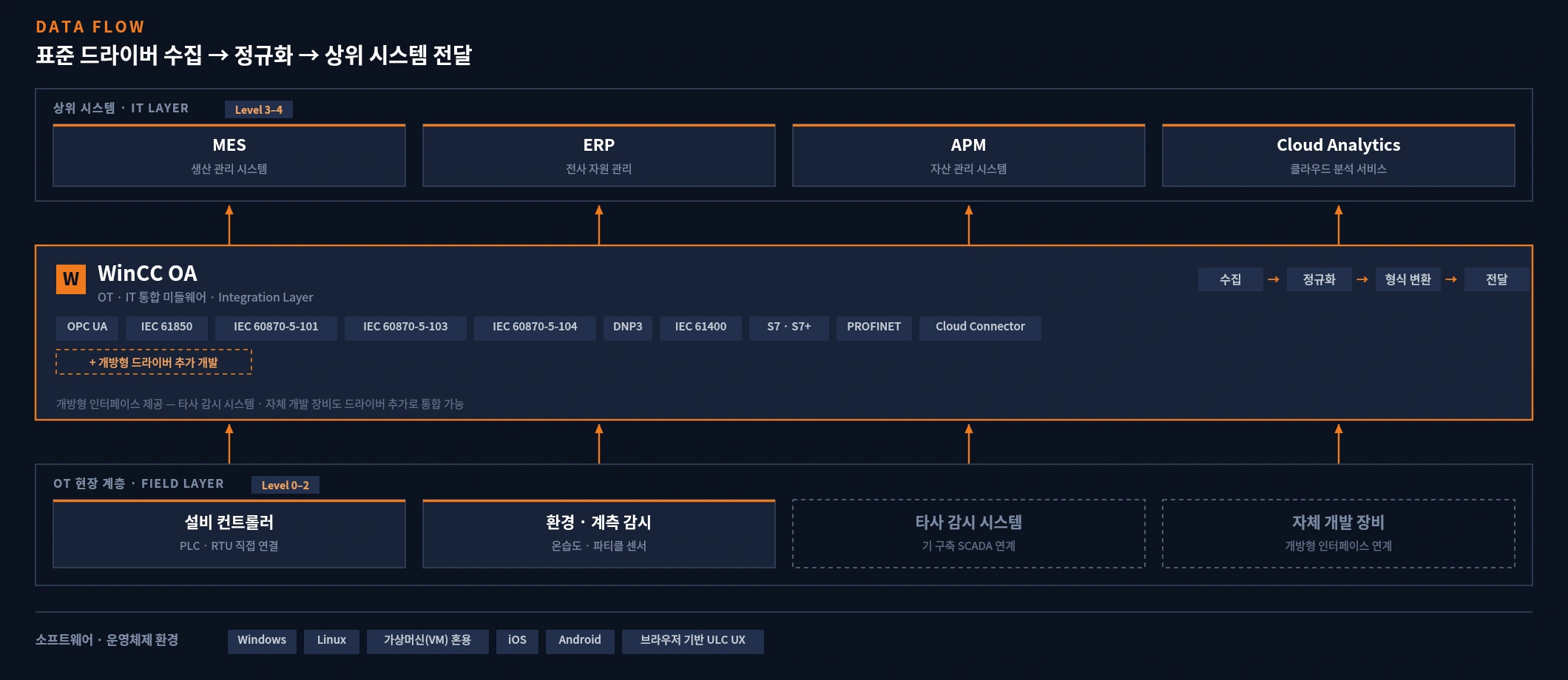

OT · IT 데이터 연계 계층
WinCC OA는 하위로 제어기와 원격 단말을, 상위로 생산 관리 및 전사 자원 관리 시스템을 연결하는 중간 계층으로 배치할 수 있습니다. 표준 드라이버로 값을 받아 정규화한 뒤 상위 시스템이 요구하는 형식으로 넘깁니다. 개방형 인터페이스를 제공하므로 현장에 이미 구축된 타사 감시 시스템이나 자체 개발 장비도 드라이버를 추가해 통합할 수 있습니다.
Windows, Linux, 가상 머신 혼용 / 모바일 iOS, Android / 브라우저 기반 ULC UX
OPC UA, IEC 61850, IEC 60870-5-101/-103/-104, DNP3, IEC 61400, S7·S7+ 네이티브, PROFINET, 클라우드 커넥터
생산 관리(MES), 전사 자원 관리(ERP), 자산 관리 및 클라우드 분석 서비스 연계
