분할형 장력측정 롤러 FMS-segFORCE | FMS 장력제어 – 다인코퍼레이션

WEB TENSION PROFILE MEASUREMENT

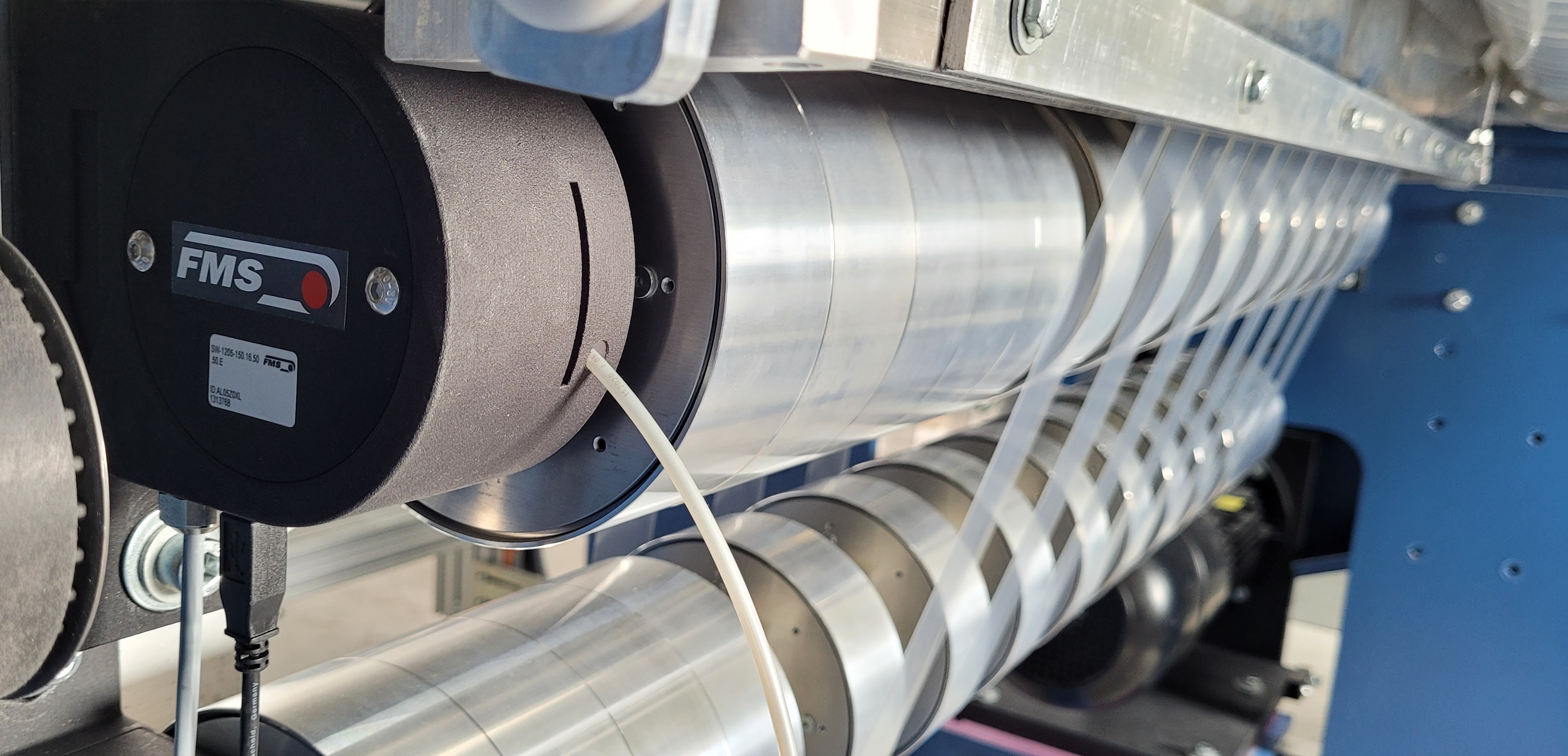

FMS-segFORCE 분할형 장력 측정 롤러

롤러 양 끝의 센서 2개로는 폭 방향의 장력 차이를 알 수 없습니다. FMS-segFORCE는 롤러 하나를 최대 50개 구간으로 나누어, 구간별 장력을 동시에 측정하는 분할형 측정 롤러입니다.

장력이 처음이어도 괜찮습니다. 사양 선정부터 설치·시운전까지 다인코퍼레이션 엔지니어가 함께합니다.

최대 50

세그먼트 / 롤러 1개

±0.3%

센서 정확도 등급

2.5 ms

PROFINET 통신 주기

2,000 mm

최대 롤러 길이

제품 소개

FMS-segFORCE

소개 영상

아래 영상에서 FMS-segFORCE의 주요 기능과 적용 방식을 확인하세요.

Why Tension

폭 방향 장력 편차가 품질을 결정합니다

장력은 필름·박·시트 같은 소재를 감고 풀 때 소재에 걸리는 당기는 힘입니다. 같은 롤러 위라도 왼쪽과 오른쪽, 가운데의 장력은 서로 다를 수 있습니다.

문제 01

코팅 두께 불균일

폭 방향 장력이 고르지 않으면 코팅 두께도 고르지 않게 됩니다. 평균 장력만 보는 방식으로는 원인 구간을 찾을 수 없습니다.

문제 02

권취 불량 · 불량 샤프트

슬리터에서 특정 롤만 느슨하게 감기는 문제가 반복됩니다. 어느 권취 샤프트가 불량인지 눈으로는 확인하기 어렵습니다.

문제 03

국부 결함 미검출

주름이나 처짐(Baggy Web) 같은 결함은 일부 구간에만 나타납니다. 양단 합산 측정값에는 이런 국부 결함이 드러나지 않습니다.

그래서 장력은 감이 아니라 구간별 측정으로 관리해야 합니다.

System Lineup

FMS-segFORCE 시스템 구성

FMS-segFORCE는 측정 롤러 본체와 세그먼트 센서, 분석 소프트웨어로 구성됩니다. 세그먼트의 개수·폭·위치는 설비와 공정에 맞추어 주문 시 지정합니다. 기존 아이들러 롤러를 교체하는 방식이라 설비 개조 부담이 적습니다.

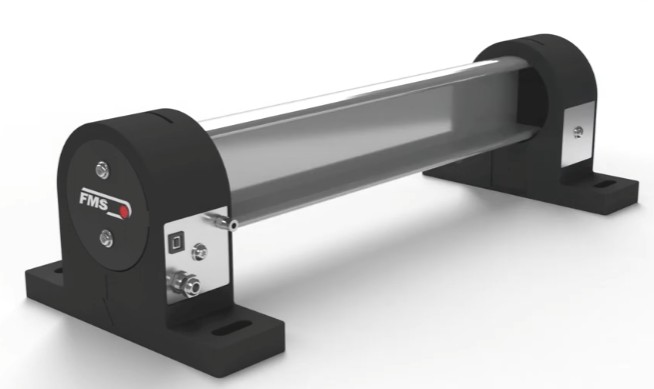

Measuring Roller

측정 롤러 본체 (SFA)

고정축과 양측 브래킷으로 구성된 본체입니다. 최대 길이 2,000 mm까지 설비에 맞춰 제작합니다.

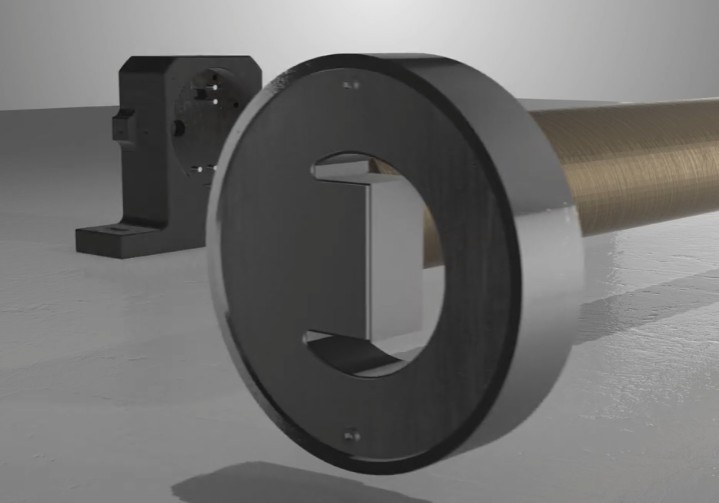

Segment Sensor

세그먼트 센서 (SFS)

개별 장력을 측정하는 센서 롤 유닛입니다. 폭 36~200 mm, 최대 50개까지 자유롭게 배치합니다.

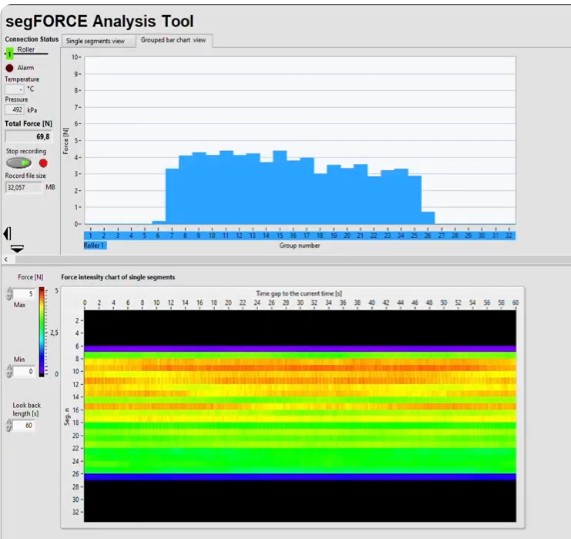

Analysis Software

분석 소프트웨어

구간별 장력을 막대 그래프와 워터폴 그래프로 보여주고, 이력을 저장·분석합니다.

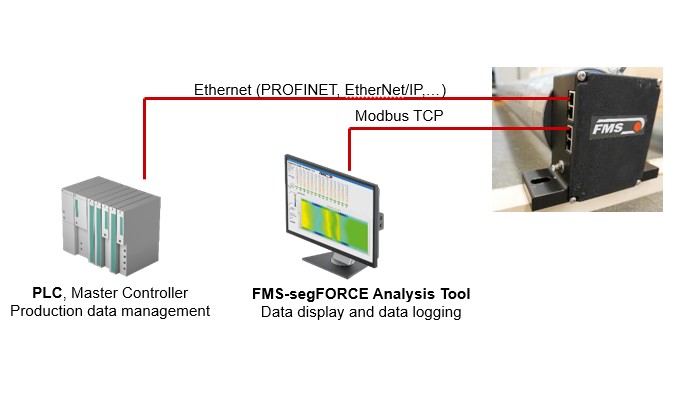

Interface

통신 인터페이스

PROFINET, EtherNet/IP, EtherCAT 중 선택합니다. RJ45 포트로 PLC와 직접 연결됩니다.

How It Works

구간별 측정 실시간 프로파일

각 세그먼트가 독립된 센서로 힘을 재고, 그 값을 축을 통해 밖으로 전달합니다. 배선을 위한 슬립링(회전부 접점 부품)이 필요 없습니다.

구간별로 힘을 잰다

소재가 롤러를 지나가면, 각 세그먼트가 자기 구간에 걸린 장력을 독립적으로 측정합니다. 센서 정확도 등급은 ±0.3%입니다.

축을 통해 신호를 보낸다

전원 공급과 측정 신호 전달은 축 내부의 비접촉 방식으로 이루어집니다. 세그먼트 위치를 옮겨도 자동으로 다시 연결됩니다.

프로파일로 보여준다

전체 구간의 장력 분포가 PLC와 분석 소프트웨어로 실시간 전송됩니다. 결함 구간이 그래프에서 바로 드러납니다.

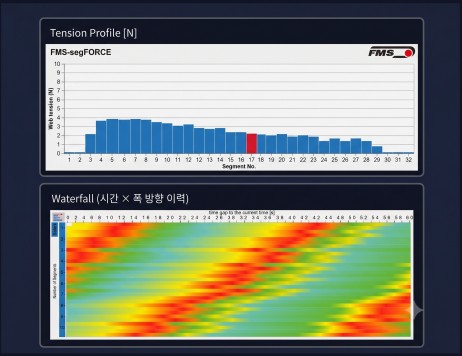

세그먼트별 장력 프로파일 막대그래프와 워터폴(시간×폭 방향 이력) 그래프 화면

핵심 성능

Core Capabilities

Measurement

측정 성능

센서 정확도 등급 ±0.3% (정격 하중 기준)

측정 범위 50:1 — 저장력 구간까지 측정

신호 처리 오차 0.05% FS 미만 (16비트 변환)

온도 계수 ±0.1% / 10 K

Reliability

신뢰성 · 보호

정격 하중 10배 기계식 과부하 보호

고강도 알루미늄 센서 본체

동작 온도 −10 ~ +50°C

공압 상태·온도 자체 감시 및 알람 출력

Installation

설치 · 구성 유연성

세그먼트 폭 5종(36~200 mm) 조합 구성

세그먼트 위치·개수 현장 재조정 가능

기존 아이들러 롤러 교체 방식 — 웹 경로 동일

공압(3~6 bar) 원터치 세그먼트 잠금

Integration

시스템 연동

PROFINET RT 주기 2.5 ms 실시간 전송

EtherNet/IP·EtherCAT 인터페이스 선택

웹 브라우저 기반 설정 — 별도 SW 불필요

세그먼트 그룹(존) 단위 합산 측정 지원

주요 특장점

FMS-segFORCE 핵심 기능

도입 후에는 폭 방향 장력 분포가 수치와 그래프로 보이고, 결함 구간을 바로 짚어낼 수 있습니다.

폭 방향 프로파일 측정

롤러 1개로 최대 50개 지점의 장력을 동시에 확인합니다.

세그먼트 자유 구성

개수·폭·위치를 공정에 맞춰 지정하고 현장에서 재배치합니다.

슬립링 없는 신호 전송

축 내부 비접촉 전송으로 마모 부품과 배선 문제를 없앴습니다.

기존 롤러 교체 설치

표준 아이들러 롤러 자리에 그대로 장착해 웹 경로가 바뀌지 않습니다.

워터폴 분석 그래프

시간에 따른 장력 이력을 그래프로 저장해 결함 패턴을 찾아냅니다.

그룹(존) 합산 측정

여러 세그먼트를 묶어 슬리팅 폭 단위의 장력으로도 볼 수 있습니다.

Engineering & Support

제품만 팔지 않습니다 시스템을 함께 만듭니다

FMS 제품은 현장마다 최적 사양이 다른 엔지니어링 제품입니다. 다인코퍼레이션이 기술 검토부터 시운전까지 함께 진행합니다.

기술 상담

공정·소재·현장 문제를 확인합니다.

현장 검토

설치 위치와 필요한 장력 범위를 계산합니다.

사양 선정

FMS 본사 기술지원과 연계해 최적 구성을 제안합니다.

설치·시운전

장착, 신호 연결, 캘리브레이션(교정)까지 진행합니다.

사후 지원

교정, A/S, 운영 중 기술 문의에 대응합니다.

글로벌 기술 파트너 FMS(스위스)의 검증된 장력 측정 기술을 국내 현장에 적용합니다. 사양 계산과 기술 검토, 설치 후 교정·A/S까지 다인코퍼레이션 엔지니어가 직접 대응합니다.

Applications

FMS-segFORCE 적용 분야

대표 적용 예

필름 · 라미네이팅

과제육안과 평균 장력만으로는 원단 결함의 원인 구간을 찾기 어려움

적용라미네이터 웹 경로에 분할형 측정 롤러 설치, 폭 방향 프로파일 상시 감시

효과주름·처짐 결함 구간을 그래프에서 즉시 확인, 원단 품질을 객관적 수치로 평가

대표 적용 예

슬리터 · 리와인더

과제특정 권취 롤만 느슨하게 감기는 문제가 반복되나 원인 샤프트 특정 불가

적용슬리팅 폭에 맞춰 세그먼트를 그룹으로 구성, 개별 롤 장력을 분리 측정

효과불량 권취 샤프트·디퍼렌셜 샤프트를 데이터로 식별해 선별 정비

대표 적용 예

2차전지 전극 · 코팅

과제저장력·민감 소재의 폭 방향 장력 편차가 코팅 균일도에 직접 영향

적용코터 전단에 분할형 측정 롤러를 배치해 구간별 장력 데이터를 축적

효과공정 이상을 조기에 감지하고, 입고 원단의 품질을 신속하게 평가
