장력 측정 시스템

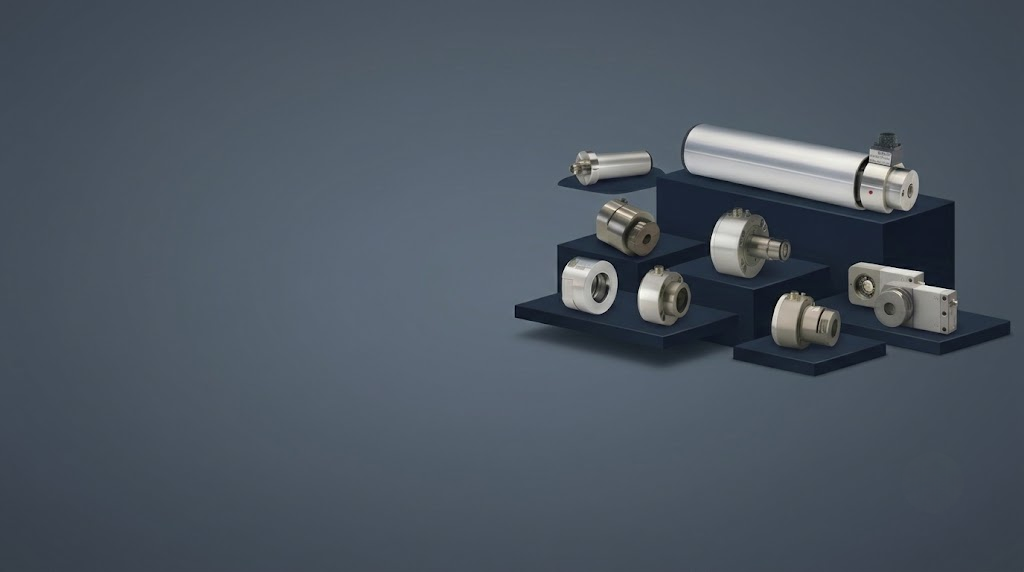

FMS LoadCell
소개 영상
아래 영상에서 FMS LoadCell의 주요 기능과 적용 방식을 확인하세요.
장력 관리가 품질을 결정합니다
장력이 낮거나 불균일하면 소재에 주름이 생기고 좌우로 비뚤어져 흐릅니다. 인쇄·코팅 품질이 함께 나빠집니다.
장력이 과하면 얇은 소재는 끊어지거나 영구적으로 늘어납니다. 라인이 멈추고 재가동에 시간이 듭니다.
감을 때 장력이 일정하지 않으면 롤이 어긋나거나 층간이 밀립니다. 다음 공정 불량과 클레임으로 이어집니다.
그래서 장력은 감이 아니라 측정으로 관리해야 합니다.
현장에 맞는 4가지 장착 방식
FMS 로드셀은 설비 구조에 따라 장착 방식을 고릅니다. 시리즈 간 차이는 성능 등급이 아니라 '어디에 어떻게 다는가'입니다. 어떤 방식이 맞는지 모르셔도 괜찮습니다. 설비 사진과 소재 정보만 있으면 다인코퍼레이션이 선정해 드립니다.

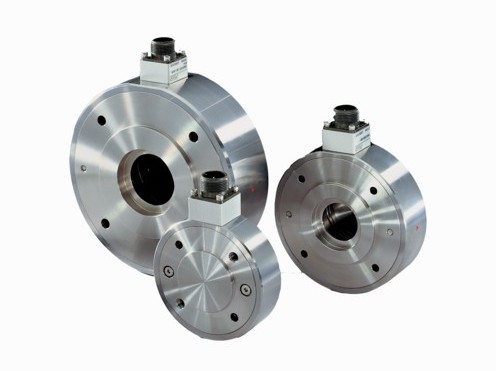

베어링 자리에 그대로 들어가는 일체형입니다. 정확도 ±0.3%, 측정 범위 100:1의 대표 시리즈입니다.

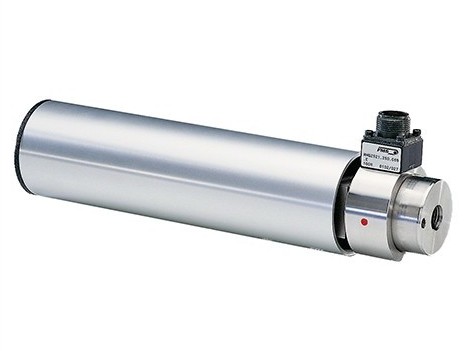

센서와 롤러가 하나로 된 외팔보형입니다. 한쪽 지지 구조의 좁은 원단 설비에 적합합니다.

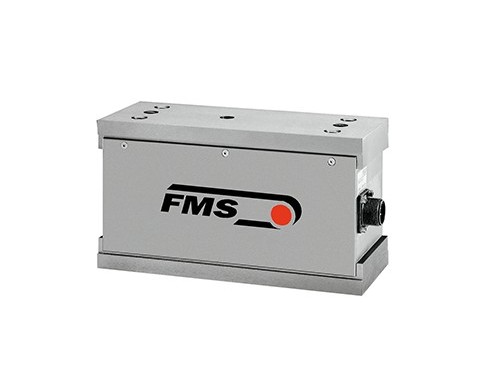

필로우 블록 아래에 설치하는 블록형입니다. 최대 100 kN까지 제지·금속 대하중에 대응합니다.

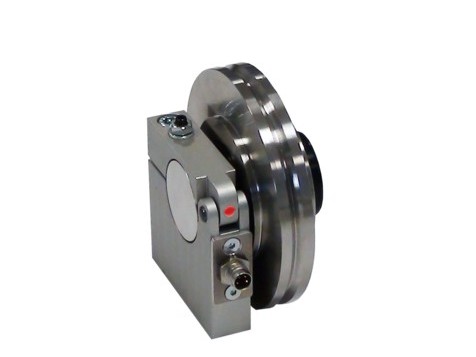

연선기 등 회전 설비 전용 소형 센서입니다. 원심력의 영향을 구조적으로 줄였습니다.
힘을 재서 숫자로 바꿉니다

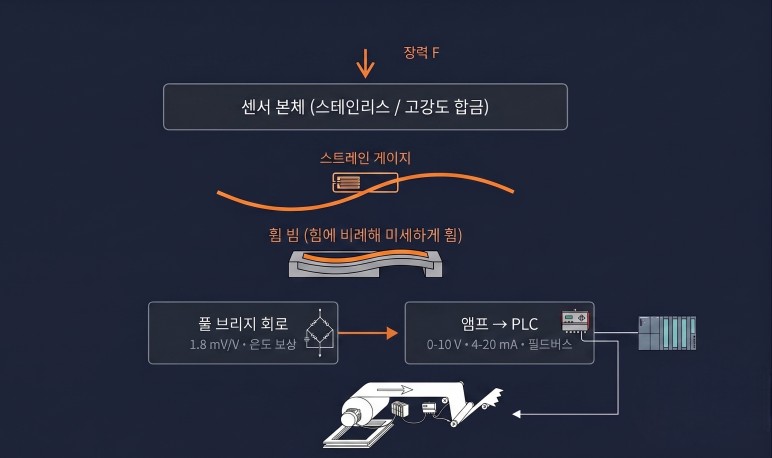

원리는 전자저울과 같습니다. 금속이 미세하게 휘는 정도를 전기 신호로 바꾸는 스트레인 게이지 방식입니다.
소재가 롤러를 감고 지나가면, 장력만큼의 힘이 롤러를 받치는 센서에 그대로 전달됩니다.
센서 내부의 휨 빔이 힘에 비례해 미세하게 휘고, 스트레인 게이지가 이를 mV 신호로 바꿉니다. 이중 휨 빔 구조가 비틀림의 영향을 상쇄합니다.
측정 앰프가 신호를 증폭해 PLC로 보냅니다. 화면에서 장력을 실시간으로 확인하고, 제어에 바로 활용합니다.
Core Capabilities
FMS LoadCell 핵심 기능
도입 후에는 라인이 멈추지 않고, 장력 데이터가 품질 관리의 기준이 됩니다.
비틀림·위치 편차의 영향을 상쇄해 순수한 장력만 잽니다.
충격이 와도 내부 하드 스톱이 받아내 센서가 상하지 않습니다.
모바일 앱·버튼 조작으로 교정합니다. 무거운 분동이 필요 없습니다.
기존 설비 구조를 바꾸지 않고 맞는 방식을 골라 답니다.
1~10 VDC 저전압으로 동작해 현장 전기 안전에 유리합니다.
고온(150°C)·진공·내약품 옵션으로 특수 공정에 대응합니다.
제품만 팔지 않습니다 시스템을 함께 만듭니다
FMS 제품은 현장마다 최적 사양이 다른 엔지니어링 제품입니다. 다인코퍼레이션이 기술 검토부터 시운전까지 함께 진행합니다.
