장력 신호 증폭기
FMS EMGZ Series
소개 영상
아래 영상에서 FMS 측정 앰프의 주요 기능과 적용 방식을 확인하세요.
센서 값은 신호 품질이 좌우합니다
모터·인버터가 많은 현장에서는 미세 신호가 전기 노이즈에 쉽게 오염됩니다. 장력값이 이유 없이 출렁이게 됩니다.
롤러 무게를 빼는 영점 조정과 교정 작업이 어렵고 오래 걸리면, 세팅이 틀어진 채로 운전하게 됩니다.
아날로그 배선은 거리·노이즈 제약이 있습니다. 고속 라인에서는 통신 주기가 느리면 제어가 늦어집니다.
그래서 앰프는 증폭 · 보정 · 통신을 함께 봐야 합니다.
현장 수준에 맞춘 4가지 선택지
EMGZ 시리즈는 '설정 없이 바로 쓰는 아날로그'부터 '필드버스 직결 디지털'까지 단계적으로 준비되어 있습니다. 설치 형태는 제어반 DIN 레일형(.R)과 현장 벽부형(.W) 중에서 고릅니다.

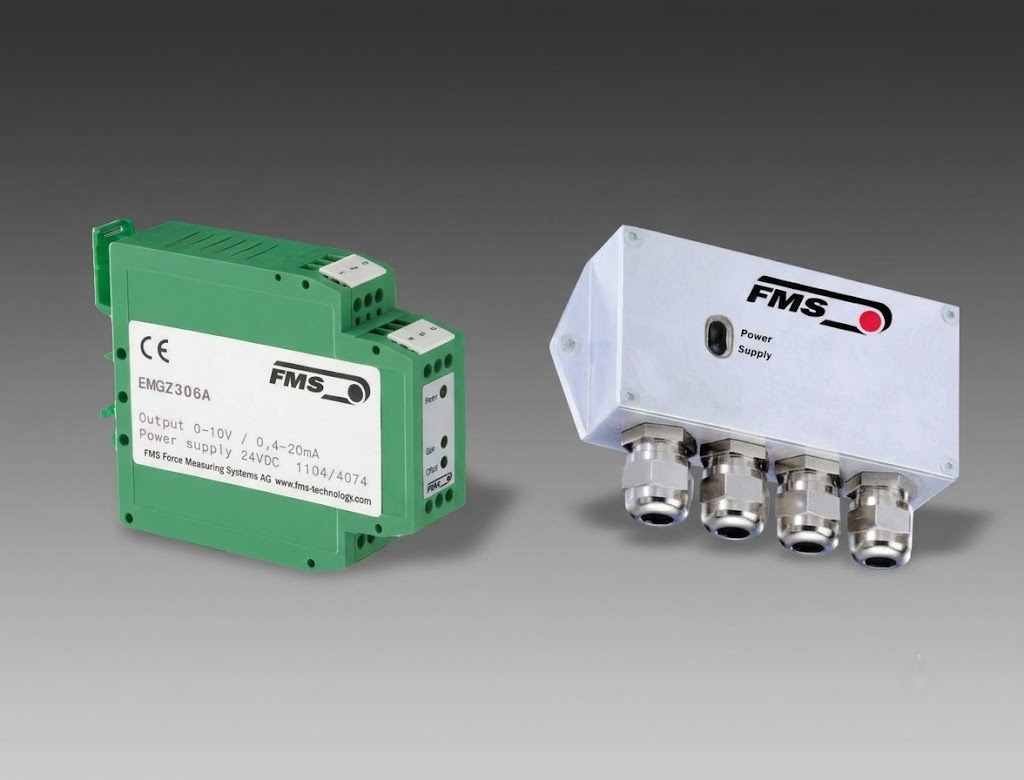

프로그래밍 없이 바로 쓰는 아날로그 앰프입니다. IP67 현장 설치형(307)도 준비되어 있습니다.

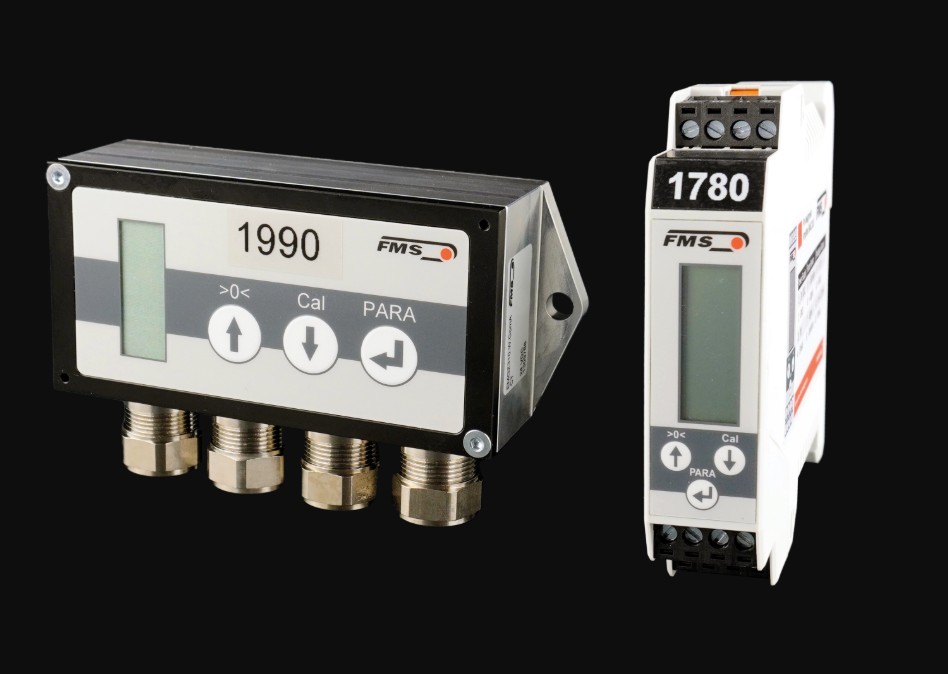

LCD와 3개 버튼, 모바일 앱으로 설정하는 디지털 앰프입니다. 처리 주기 1 ms의 표준 모델입니다.

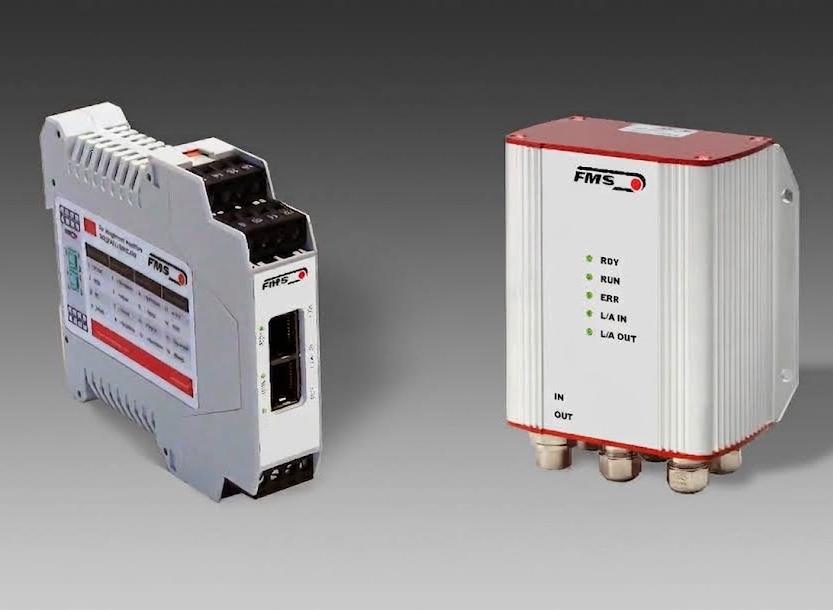

PROFINET·EtherNet/IP·EtherCAT로 PLC에 직결되는 싱글 채널 앰프입니다. IRT 0.5 ms에 대응합니다.

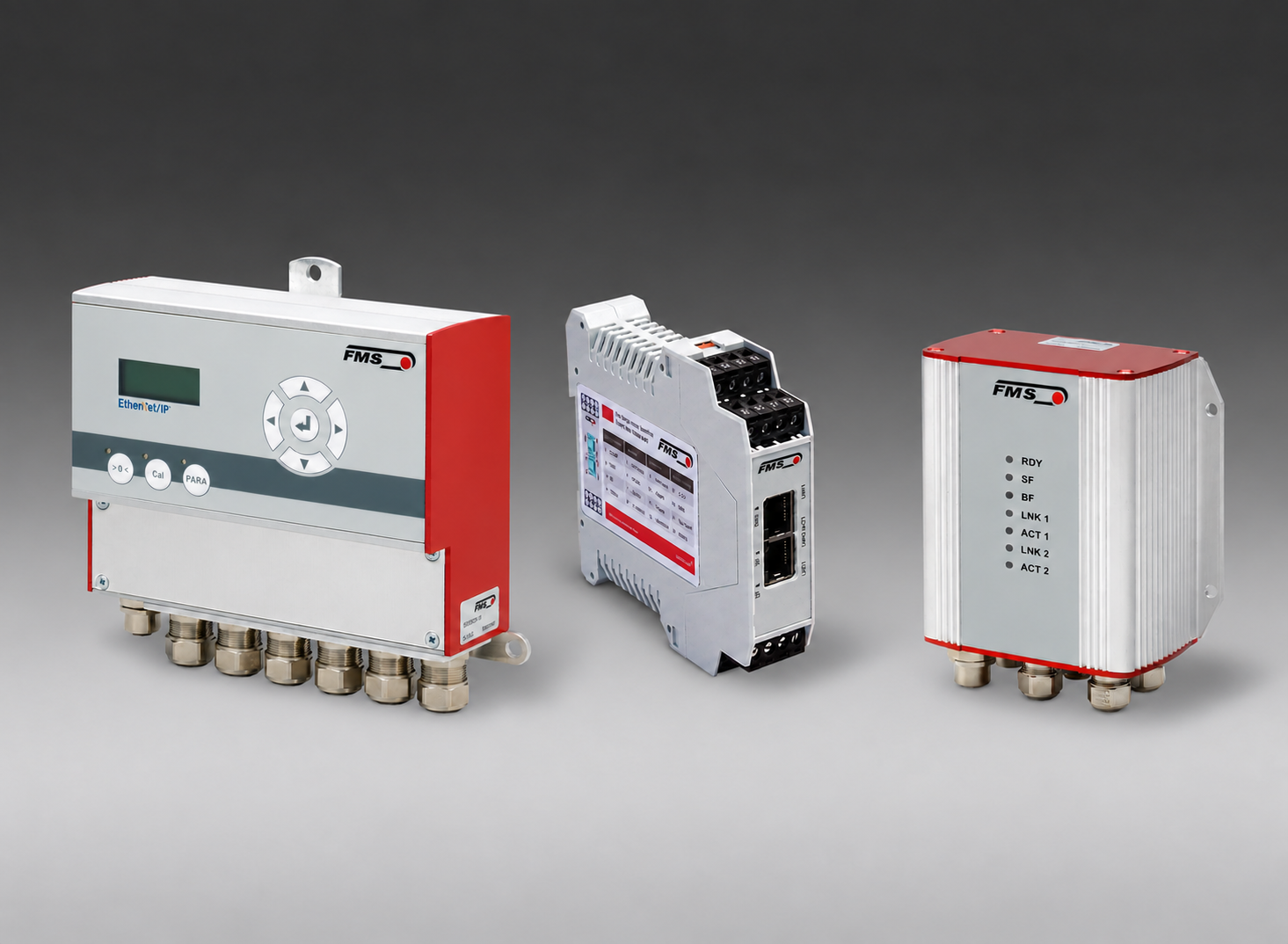

롤러 좌·우 센서를 독립 처리하는 듀얼 채널입니다. 합·차·평균값으로 폭 방향 상태를 봅니다.

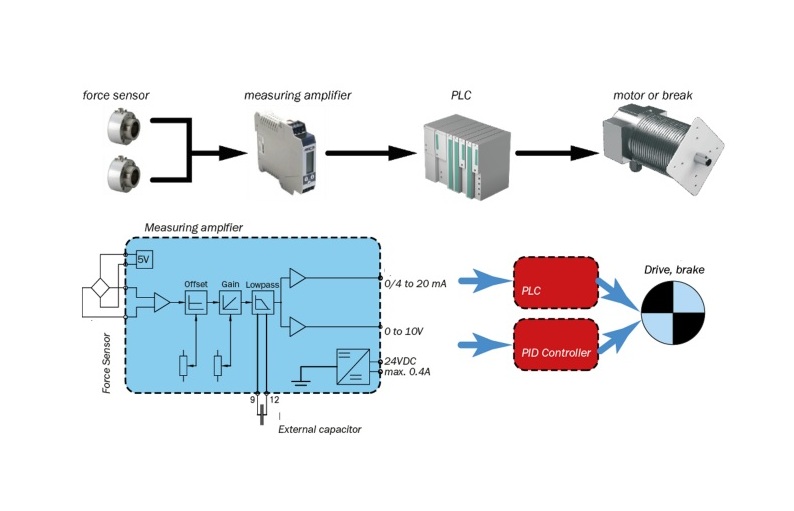

작은 신호를 믿을 수 있는 값으로
앰프 내부에서 증폭, 영점 보정, 필터링이 순서대로 이루어집니다. 갈바닉 절연(전기적 분리)이 노이즈 유입을 차단합니다.
로드셀 1~2개의 mV 신호를 입력받습니다. 센서 구동 전원도 앰프가 안정적으로 공급합니다.
롤러 무게만큼의 영점(오프셋)을 자동 보정하고, 게인 계산과 저역 필터로 깨끗한 값을 만듭니다. 조작은 버튼·앱·웹에서 간단히 끝납니다.
0-10 V·4-20 mA 아날로그 또는 필드버스 통신으로 PLC에 전달합니다. 고속 라인도 지연 없이 제어할 수 있습니다.
Core Capabilities
FMS EMGZ 핵심 기능
도입 후에는 세팅 시간이 줄고, 장력 신호를 그대로 믿고 제어에 쓸 수 있습니다.
ComACT 앱으로 설정·표시·데이터 기록을 원격 처리합니다.
롤러 무게를 버튼 하나로 보정합니다. 분동 작업이 필요 없습니다.
PROFINET 등으로 PLC에 바로 연결되어 배선·노이즈 부담이 줄어듭니다.
제어반 DIN 레일형과 현장 벽부형(IP65·67) 중 고릅니다.
회로를 전기적으로 분리해 인버터 노이즈 유입을 막습니다.
좌·우 센서를 따로 읽어 합·차·평균으로 상태를 진단합니다.
제품만 팔지 않습니다 시스템을 함께 만듭니다
FMS 제품은 현장마다 최적 사양이 다른 엔지니어링 제품입니다. 다인코퍼레이션이 기술 검토부터 시운전까지 함께 진행합니다.
