CMS 1200
센서 기반 진동 및 상태 모니터링 시스템
SIPLUS CMS 1200 설비 상태 모니터링 시스템
회전 기기의 손상은 소음이나 발열로 드러났을 때는 이미 정지가 임박한 상태입니다. SIPLUS CMS 1200은 드라이브 트레인의 진동을 상시 측정해 손상 징후를 수개월 앞서 감지하는 상태 모니터링 시스템입니다.
SIPLUS CMS 1200
소개 영상
아래 영상에서 SIPLUS CMS 1200의 주요 기능과 적용 방식을 확인하세요.
진동을 감지, 손상을 먼저 압니다
진동하지 않는 기계는 없습니다. 문제는 그 진동이 정상 범위인지, 손상으로 진행 중인지 판단하는 기준입니다.
SIPLUS CMS 1200은 드라이브 트레인의 진동과 회전수를 상시 측정해 설비 상태를 판단할 기준을 데이터로 제공합니다.

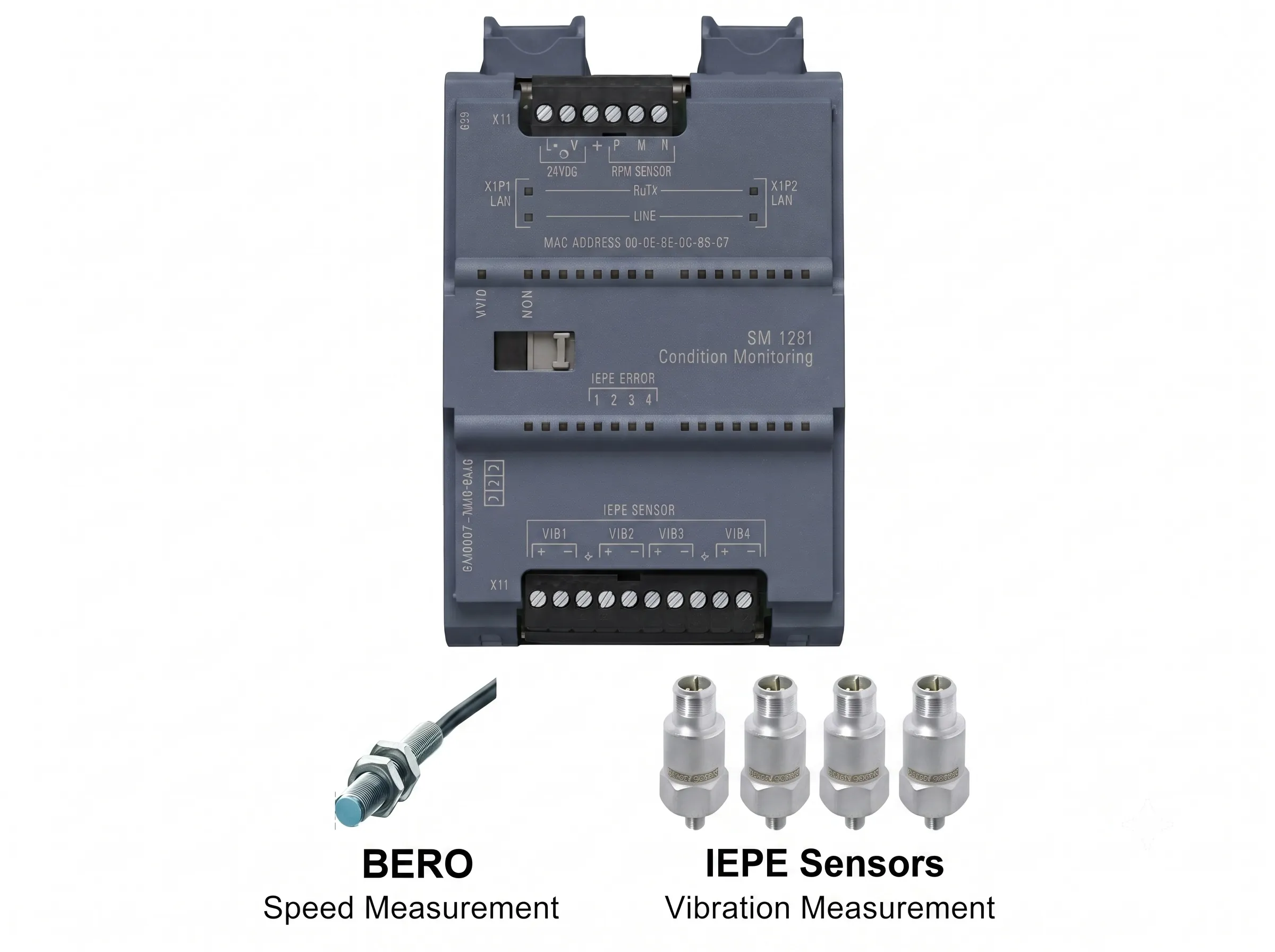

기본 구성은 SM 1281 모듈입니다. IEPE 방식 진동 센서 4개와 회전수 센서 1개를 연결해 동시에 판독하고 처리합니다. SIMATIC S7-1200 백플레인에 결합되며, CPU 사양에 따라 모듈을 최대 7개까지 확장합니다.
분석 기능은 모듈에 내장되어 있습니다. 특성값의 추세를 기록하는 매개변수 기반 분석과 손상 종류별 고유 주파수를 구분하는 주파수 선택적 분석을 함께 제공합니다. 별도의 진단·시각화 소프트웨어를 추가로 구매할 필요가 없습니다.
진동 주파수 분석 기반
손상 조기 감지
손상 유형마다 고유한 진동 주파수 성분이 나타납니다. SIPLUS CMS 1200은 이 성분을 분리해 판정하므로 손상 여부뿐 아니라 어떤 손상인지까지 구분합니다.
IEPE 진동 센서 4채널과 회전수 센서 1점을 동시에 판독합니다. 연산은 중단 없이 연속 수행되므로 순간적으로 나타나는 이상 진동도 놓치지 않습니다.
측정값에서 특성값을 산출해 추세를 기록합니다. 동시에 주파수 스펙트럼을 분해해 불균형, 정렬 불량, 베어링 손상 등 손상 유형별 주파수 성분을 구분합니다.
설정한 임계값을 초과하면 이벤트를 발생시킵니다. 결과는 내장 웹 서버로 확인하고, OPC UA로 상위 시스템에 전달하거나 원시 데이터를 내보내 전문 분석에 사용합니다.
Core Capabilities
측정부터 확장성까지, 도입 판단에 필요한 성능을 4개 영역으로 정리했습니다.
SIPLUS CMS 1200 핵심 기능
고장이 난 뒤 복구하는 방식에서, 정비 시점을 미리 정하는 방식으로 유지보수 기준을 바꿉니다.
소음이나 발열로 드러나기 전 단계에서 진동 변화를 포착합니다.
주파수 성분을 분리해 불균형인지 베어링 손상인지 판별합니다.
진동 센서 4개와 회전수 센서를 동시에 판독하고 연산합니다.
계산이 중단 없이 수행되어 순간 이상 진동도 기록에 남습니다.
진단과 시각화 기능이 모듈에 내장되어 추가 구매가 없습니다.

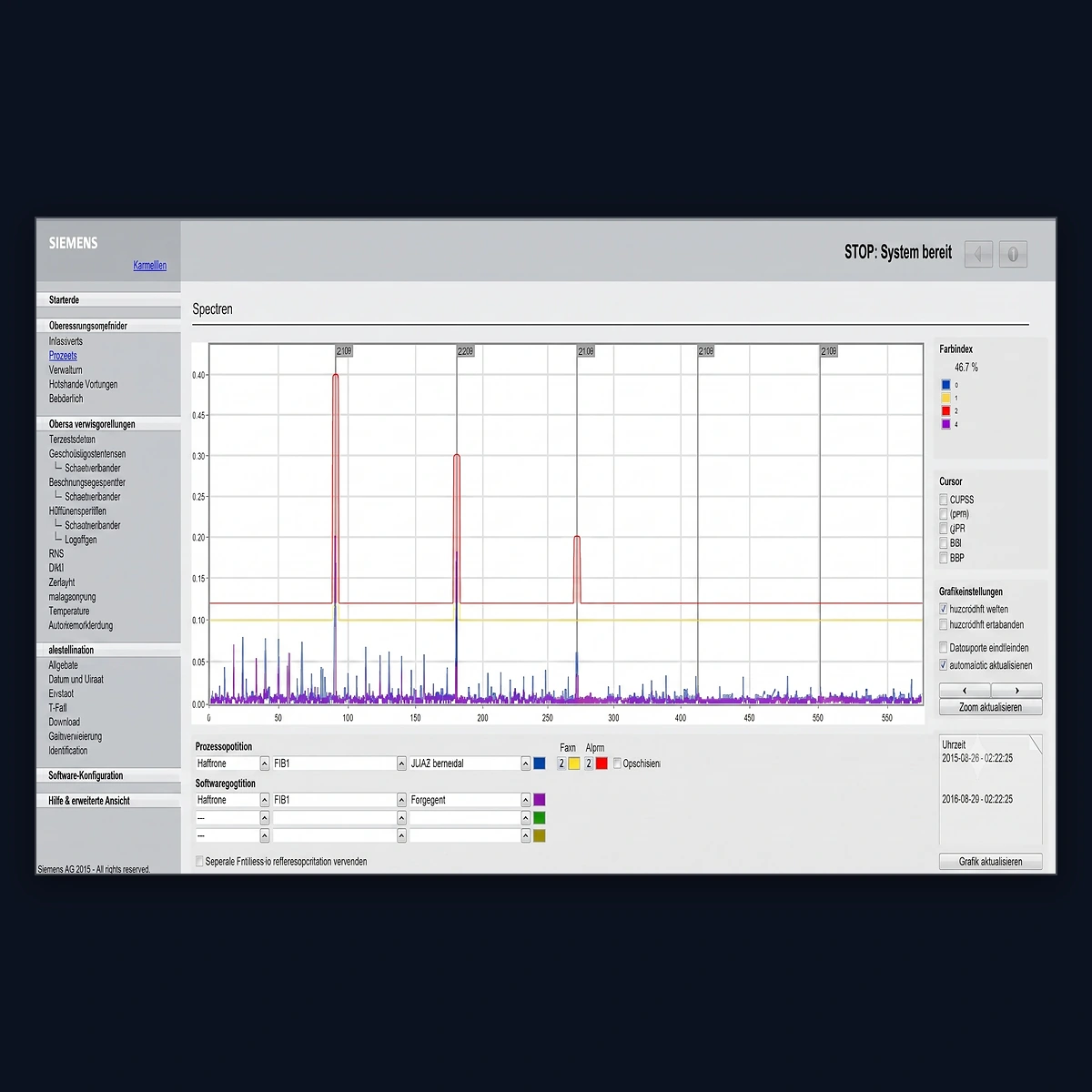

내장 웹 서버에 접속해 별도 프로그램 없이 상태를 확인합니다.
WAV 및 RAW 데이터를 추출해 전문 분석 도구에서 활용합니다.
CPU 사양에 따라 SM 1281 모듈을 최대 7개까지 증설합니다.
TIA Portal · Industrial Edge 연동

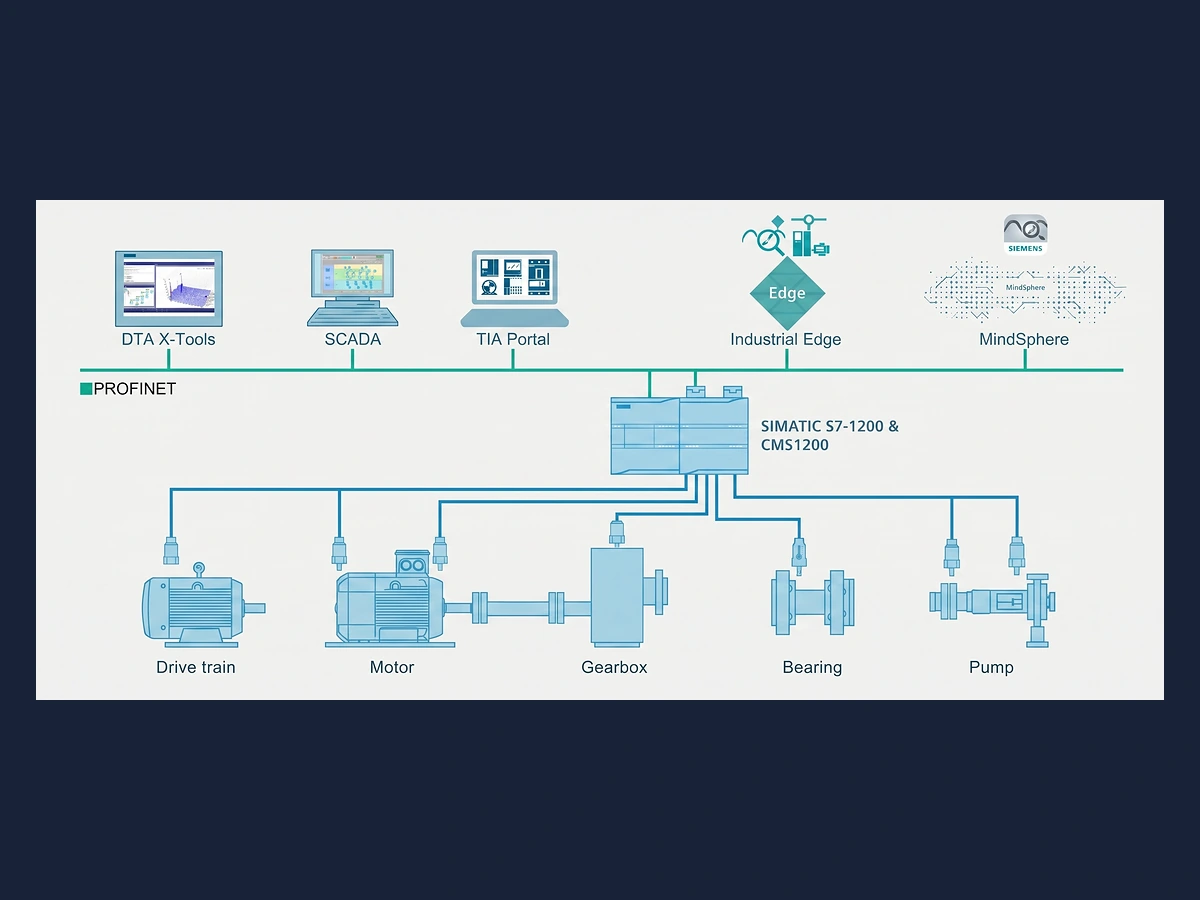

모듈 파라미터와 임계값은 TIA Portal에서 설정하며, 운영 중 진단은 내장 웹 서버로 수행합니다. 측정 데이터는 OPC UA로 상위 시스템에 전달하거나 Industrial Edge 앱으로 수집합니다.
TIA Portal 파라미터 설정, 내장 웹 서버 진단, DTA X-Tools 전문 분석(옵션)
OPC UA, 웹 서비스(HTTP), S7-1200 백플레인 버스, 이더넷 2포트
SCADA 화면 연동, Industrial Edge 및 클라우드 애플리케이션 연계
