SIVACON 8PS Busbar
모듈형 고효율 전력 버스 덕트 시스템
SIVACON 8PS 부스덕트
아래 영상에서 SIVACON 8PS 부스덕트의 주요 기능과 적용 방식을 확인하세요.

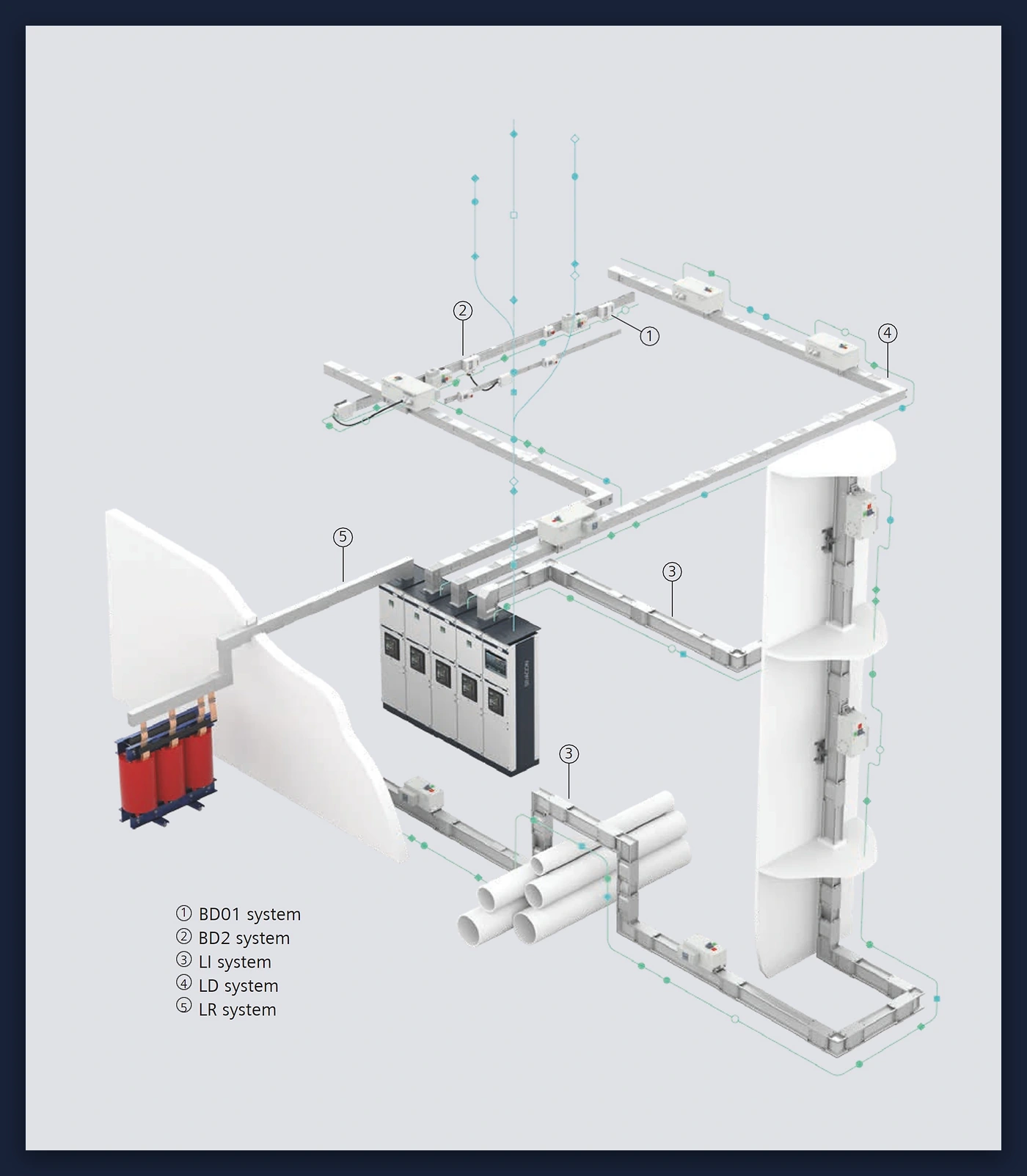

SIVACON 8PS 부스덕트 3종 개요
SIVACON 8PS 부스덕트는 담당하는 구간에 따라 나뉩니다. LI는 변압기에서 층별 배전반까지의 간선 전송, BD2는 부하 가까이에서의 분기 배전, LData는 데이터센터 IT 랙 열 배전을 담당합니다.
선정 기준은 세 가지입니다. 첫째 구간에 흐르는 전류와 운전 전압, 둘째 요구되는 단락 강도와 보호 등급, 셋째 분기 위치를 얼마나 자주 바꾸는지입니다. 분기 변경이 잦은 구간일수록 부스덕트의 이점이 커집니다.
세 시스템 모두 도체를 통해 전류와 데이터를 함께 보내는 powerline 기술을 지원합니다. 통신 케이블을 따로 깔지 않고도 구간별 사용 전력과 차단기 상태를 확인할 수 있어, 증설이 반복되는 현장에서 배선 작업량이 줄어듭니다.
구간에 맞는 3가지 부스덕트
간선 전송부터 랙 단위 분기까지, 담당 구간에 맞는 시스템을 선택합니다.

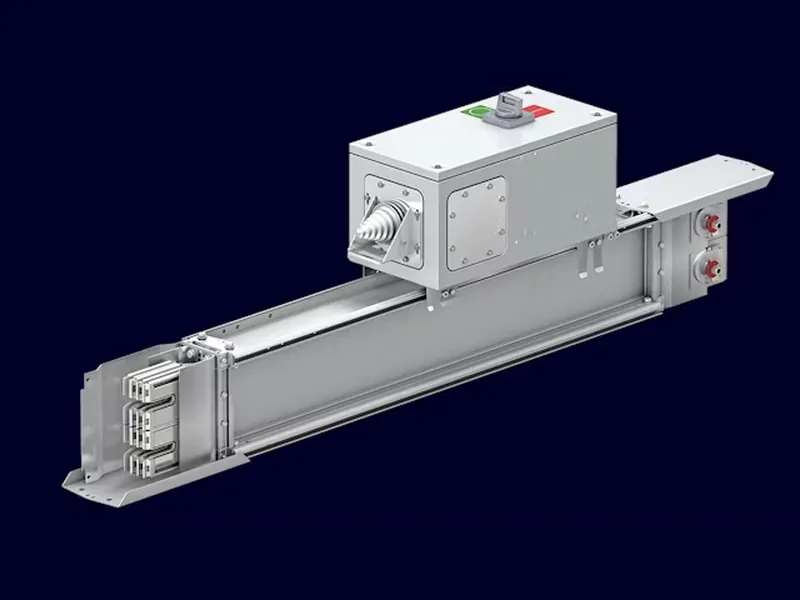

- —6,300A까지 최대 2 Body 구성으로 샤프트 면적 절감
- —3·4·5 도체 + Clean Earth, 200% N 도체 선택
- —Hook & Bolt 안전 이중 헤드 볼트로 체결 확인
- —위상 전위 유닛으로 100m 이상 전압강하 보상

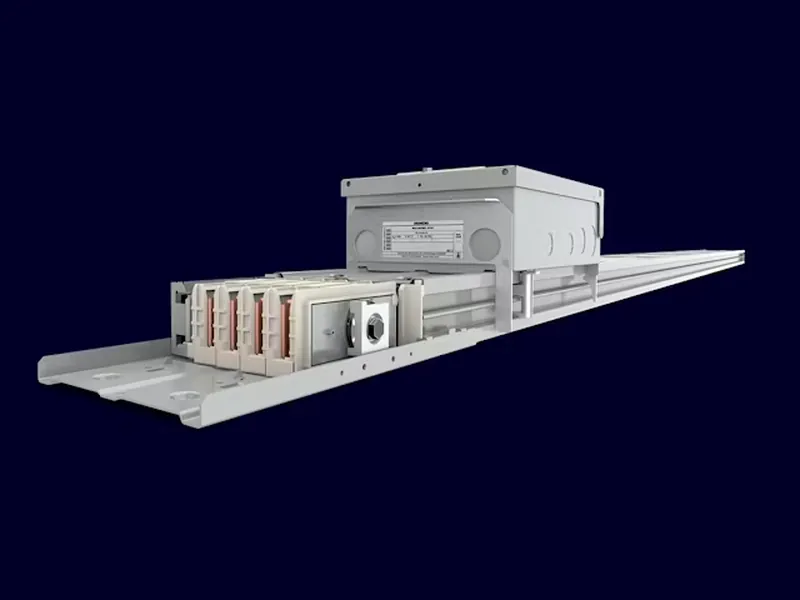

- —2가지 규격, 1,250A까지 7단계 정격
- —양측 0.25m마다 분기점 배치
- —봉인 가능한 분기점 구조
- —가동식 3D 접속 유닛(800A 이하)

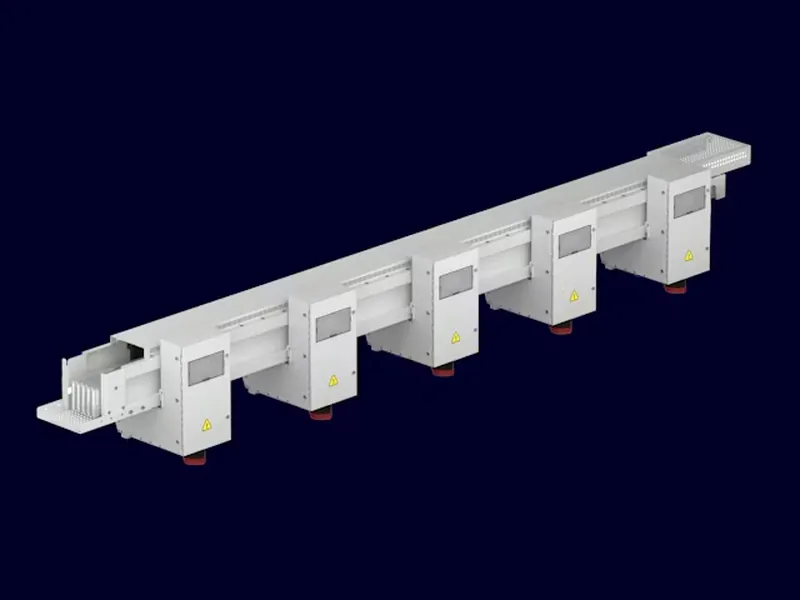

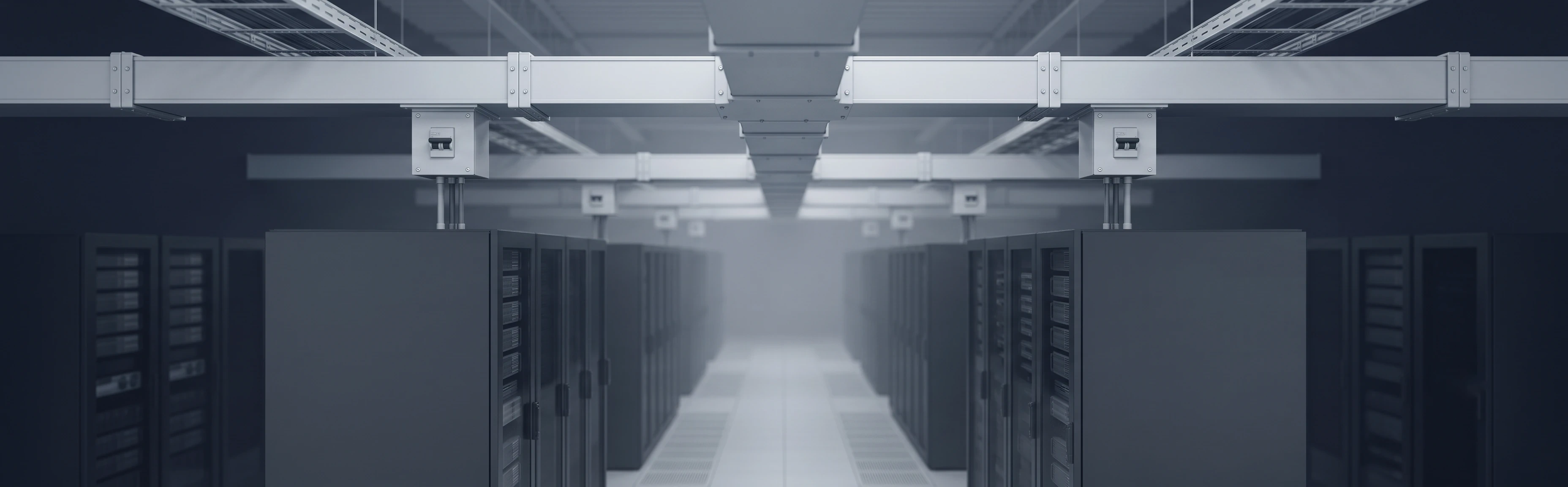

- —전 구간 임의 위치 분기, 도면 수정 없이 대응
- —큰 도체 단면으로 상시 부하 손실 절감
- —알루미늄 도체 + 직결식 Hook & Bolt
- —powerline으로 별도 배선 없이 랙 단위 계측
샌드위치 도체 구조
전력·데이터 동시 전송
부스덕트는 절연된 도체를 금속 외함에 밀착 적층해 전류를 보내는 방식입니다. 도체 배열이 공장에서 이미 정해져 있어 단락 강도와 전자기 특성이 시공 품질에 좌우되지 않습니다.
절연 필름을 사이에 둔 도체를 밀착 적층해 금속 외함에 넣습니다. 도체 간격이 좁아 인덕턴스가 낮아지고, 같은 전류에서 전압강하와 자기장 영향이 줄어듭니다.
Hook & Bolt 방식으로 구간과 구간을 맞물린 뒤 규정 토크로 조입니다. 볼트 헤드가 설계 토크에서 파단되어 체결 완료 여부를 육안으로 확인합니다.
분기 유닛을 분기점에 꽂아 부하 가까이에서 전원을 뽑습니다. 같은 도체로 powerline 신호가 전송되어 별도 통신 배선 없이 구간별 사용 전력을 확인합니다.
정격 전류
운전 전압
내량 Icw(1s)
(전력 전송)
Core Capabilities
전송 성능부터 통합·연동성까지, 도입 판단에 필요한 성능을 4개 영역으로 정리했습니다.
SIVACON 8PS 부스덕트 핵심 기능
도입 이후 현장에서는 전기 샤프트 면적이 줄고, 부하 증설 시 정전 구간이 짧아지며, 접속부 시공 품질을 문서로 남길 수 있습니다.
6,300A를 2 Body로 처리해 전기 샤프트와 반 면적을 줄입니다.
규정 조건에서 통전 중인 간선에 분기 유닛을 추가해 정전 없이 부하를 늘립니다.
설계 토크에서 볼트 헤드가 파단되어 조임 상태를 육안으로 판정합니다.
금속 위주 구조와 할로겐 프리 설계로 케이블 대비 화재 하중을 낮춥니다.
200% N 도체와 Clean Earth 구성으로 IT 부하의 중성선 전류에 대응합니다.
위상 전위 유닛으로 장거리 구간의 상별 전압강하 편차를 줄입니다.
powerline 기술로 통신 케이블 포설 없이 구간별 전력 데이터를 수집합니다.
BusbarCheck 앱으로 접속부 체결 이력을 사진과 함께 전자 문서로 남깁니다.

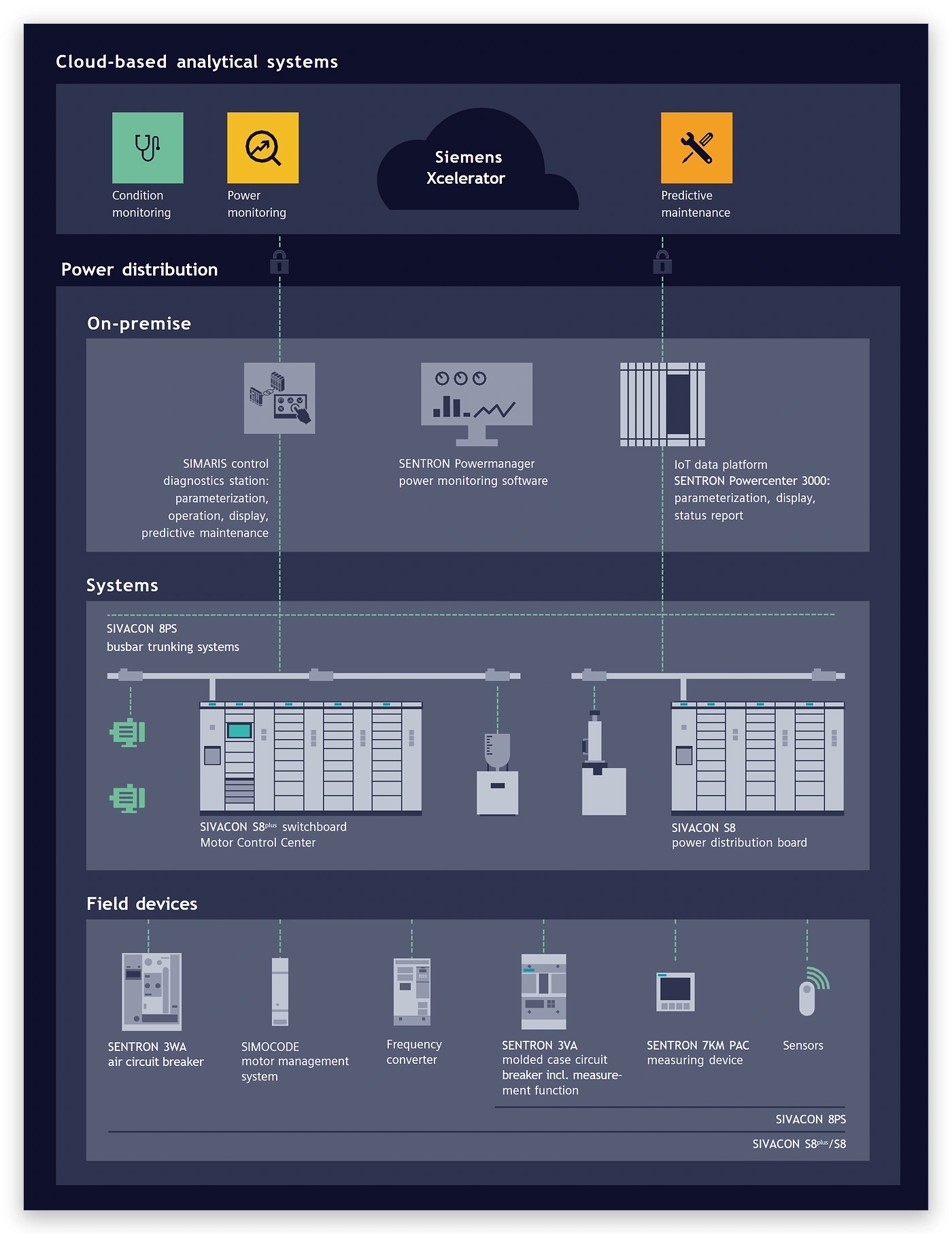

powerline 에너지 데이터 연계
분기 유닛에 계측 모듈을 장착하면 전압·전류·전력·역률과 차단기 상태가 도체를 통해 게이트웨이로 전송됩니다. 별도의 통신 케이블 포설이 없어 기존 설비에도 나중에 추가할 수 있습니다. 수집된 데이터는 상위 에너지 관리 시스템으로 넘겨 구간별 사용량 배분, 이상 징후 확인, 정기 점검 계획 수립에 활용합니다.
계측기(PAC2200), 배선용 차단기(3VA2) 모듈 조합, 기존 설비 후설치 가능
powerline(G3-PLC, ITU 9901/9903, AES-128 암호화), PROFINET IO, PROFIBUS DPV1, Modbus TCP
에너지 관리 시스템 및 클라우드 분석 서비스 연계, 설계 단계는 SIMARIS 및 BIM(Revit) 데이터 지원, BMS는 Powermanager를 통해 연동 가능
