SINAMICS INVERTER
모터 제어용 인버터
SINAMICS V20 · G120C · G120 · G120X 저압 인버터 4종 통합 안내
설비 규모와 요구 안전 등급이 달라도 하나의 제품군에서 인버터를 선정하고 동일한 방식으로 시운전할 수 있습니다. SINAMICS 저압 인버터는 0.12kW 소형 반송 설비부터 630kW 대형 펌프까지 대응하는 Siemens의 범용 인버터 계열입니다.
SINAMICS 저압 인버터
아래 영상에서 SINAMICS 저압 인버터의 주요 기능과 적용 방식을 확인하세요.
SINAMICS 저압 인버터 4종 개요
SINAMICS 저압 인버터는 구성 방식과 적용 설비에 따라 네 가지로 나뉩니다. V20은 단순 반복 운전 설비용 기본형, G120C는 반 면적을 줄인 일체형, G120은 사양을 조합하는 모듈형, G120X는 펌프·팬 전용 기능을 갖춘 인프라형입니다.
선정 기준은 세 가지로 정리됩니다. 첫째 필요한 출력과 전압 계열, 둘째 요구되는 안전 기능과 안전 등급, 셋째 상위 시스템과의 통신 규격입니다. 안전 정지가 요구되지 않는 설비는 V20으로 충분하며, STO가 필요하면 G120C 이상을 검토합니다.
네 제품 모두 TIA Portal 기반 엔지니어링 환경을 공유합니다. 설비마다 서로 다른 인버터를 쓰더라도 시운전 절차와 진단 화면이 동일해, 담당 인력의 교육 부담과 유지보수 시간을 줄일 수 있습니다.
용도에 맞는 4가지 인버터
단순 반복 운전부터 펌프·팬 전용 인프라 제어까지, 설비 조건에 맞는 최적의 제품을 선택합니다.
- —230V 1AC 0.12–3kW / 400V 3AC 0.37–30kW 두 계열
- —푸시스루·벽면 장착과 나란히 설치 지원
- —파라미터 로더로 전원 없이 설정 복제
- —코팅 기판과 넓은 입력 전압 범위
- —FSAA~FSF 7종 프레임으로 0.55–132kW 단일 형식
- —전 프레임 디레이팅 없이 나란히 설치
- —STO(Safe Torque Off) 기본 내장
- —FSD~FSF는 DC 리액터 내장
- —전원 모듈(PM) + 제어 유닛(CU) 조합 구성
- —200V·400V·690V 세 전압 계열 단일 제품군
- —STO·SS1·SBC·SLS·SDI·SSM SIL 2/PL d 구현
- —회생형(PM250)·사인파 필터 내장형(PM260) 선택
- —200V·400V·690V 전 계열 최대 630kW 단일 제품군
- —디래깅·파이프 충전·캐비테이션 감지 펌프 전용 기능
- —에코 모드·하이버네이션·바이패스 전력 관리
- —250kW급까지 DC 링크 리액터 내장

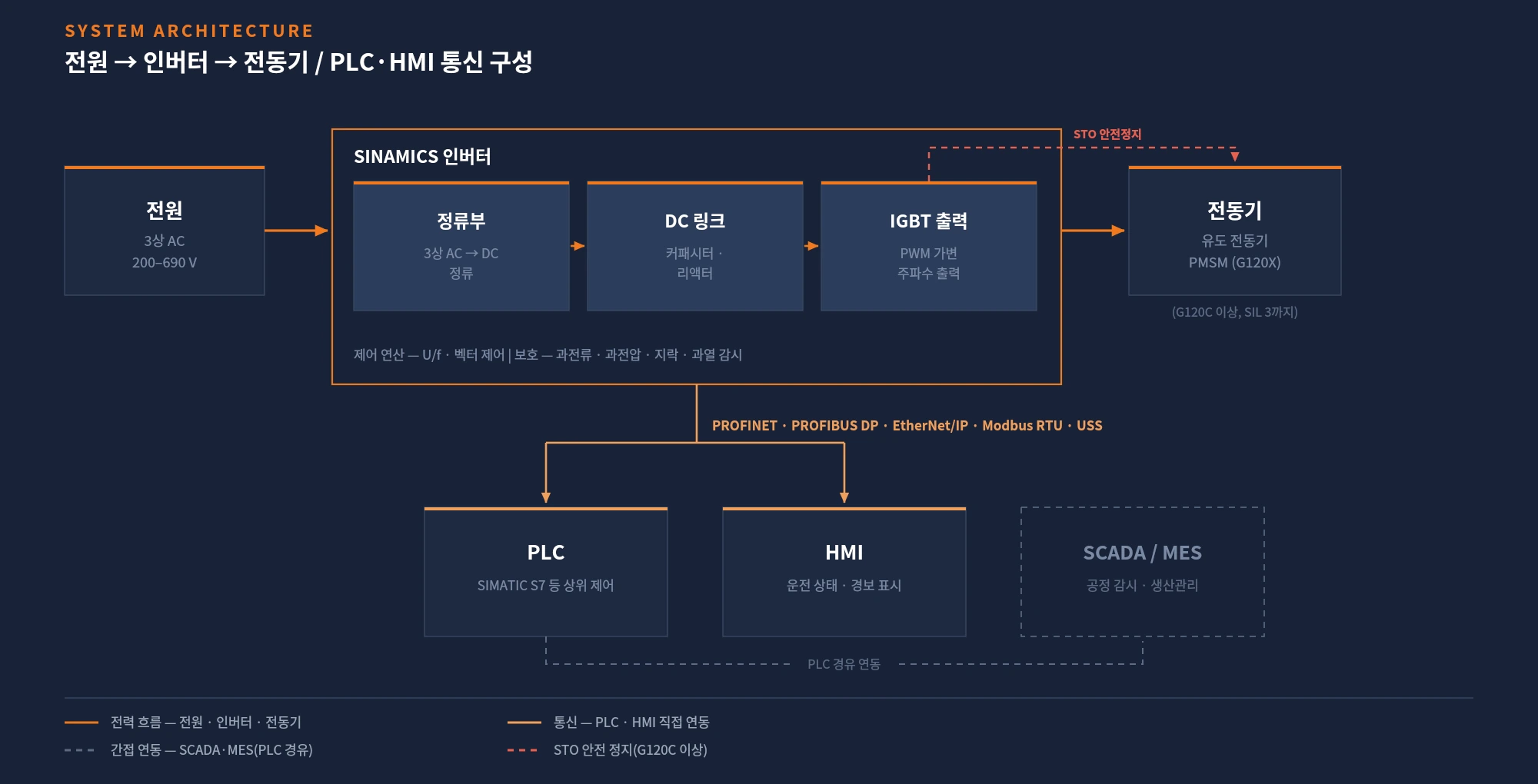

PWM 인버터 가변 주파수 제어
인버터는 상용 전원을 직류로 바꾼 뒤 다시 원하는 주파수의 교류로 만들어 전동기 속도를 조절합니다. 필요한 속도에서만 운전하므로 밸브·댐퍼 교축 방식 대비 소비 전력과 기계적 부담이 줄어듭니다.
입력 3상 교류를 정류해 DC 링크 전압으로 변환하고 커패시터에 저장합니다. DC 링크 리액터가 전류 파형을 평활해 라인 고조파를 낮춥니다.
IGBT 소자를 펄스폭 변조(PWM)로 스위칭해 임의의 주파수와 전압을 만듭니다. 전동기는 이 출력에 따라 회전 속도가 결정됩니다.
U/f 또는 벡터 제어 연산으로 속도·토크 지령을 추종합니다. 과전류·과전압·지락·과열을 상시 감시해 이상 시 출력을 차단합니다.
출력 범위
(200/400/690V)
안전 등급(G120X)
Core Capabilities
제어 성능부터 통합·연동성까지, 도입 판단에 필요한 성능을 4개 영역으로 정리했습니다.
SINAMICS 저압 인버터 핵심 기능
도입 이후 현장에서는 시운전 절차가 표준화되고, 예비품 종류가 줄며, 안전 회로 배선이 단순해집니다.
Startdrive 마법사와 오퍼레이터 패널로 파라미터 설정 절차를 표준화합니다.
SD 카드와 파라미터 로더로 동일 사양 다수 대를 같은 값으로 일괄 설정합니다.
전 프레임 나란히 설치와 일체형 구조로 배전반 폭을 줄입니다.
STO 내장으로 외부 안전 릴레이와 배선을 줄여 결선 오류 요인을 낮춥니다.
ECO 모드·하이버네이션·바이패스로 부분 부하 구간의 손실을 줄입니다.
DC 링크 리액터 내장으로 입력 전류 왜형을 낮춰 전원 설비 부담을 줄입니다.
디래깅과 캐비테이션 감지로 임펠러 막힘과 손상을 사전에 차단합니다.
운전 데이터를 상위 시스템으로 전송해 이상 징후를 조기에 확인합니다.
TIA Portal 통합 엔지니어링
SINAMICS 인버터는 SINAMICS Startdrive를 통해 TIA Portal에 통합됩니다. PLC 프로젝트와 인버터 파라미터를 하나의 환경에서 관리하므로 설정 이력과 백업을 일원화할 수 있습니다. 인버터 경고·고장 메시지는 별도 작업 없이 컨트롤러와 HMI에 표시되어, 현장 대응 시간을 줄입니다.
TIA Portal / SINAMICS Startdrive / 내장 웹 서버(기종별 상이)
PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU, USS, BACnet MS/TP
SIMATIC PLC 및 HMI 직접 연동, SCADA·MES 연계는 상위 컨트롤러(PLC)를 경유하며 드라이브가 MES·ERP와 직접 연동하는 기능은 제공하지 않습니다. G120X는 SINAMICS CONNECT 300 IoT 게이트웨이로 Insights Hub(구 MindSphere) 등 상위 분석 플랫폼과 별도 연동이 가능하며, 이를 통한 MES·ERP 연계는 추가 구성이 필요합니다.
