SIMOCODE
스마트 모터 관리 시스템
SIMOCODE pro 모터 보호·제어 관리 시스템
모터 고장으로 라인이 멈춘 뒤에 원인을 찾는 방식으로는 플랜트 가동률을 지킬 수 없습니다. SIMOCODE pro는 저압 정속 모터의 보호·제어·계측·통신을 하나의 모듈에서 처리하는 모터 관리 시스템입니다.
(중간변류기 시 820A)
트립 등급(Class)
(DI/DO)
프로토콜
SIMOCODE pro
아래 영상에서 SIMOCODE pro 모터 관리 시스템의 주요 기능과 적용 방식을 확인하세요.
SIMOCODE pro 개요

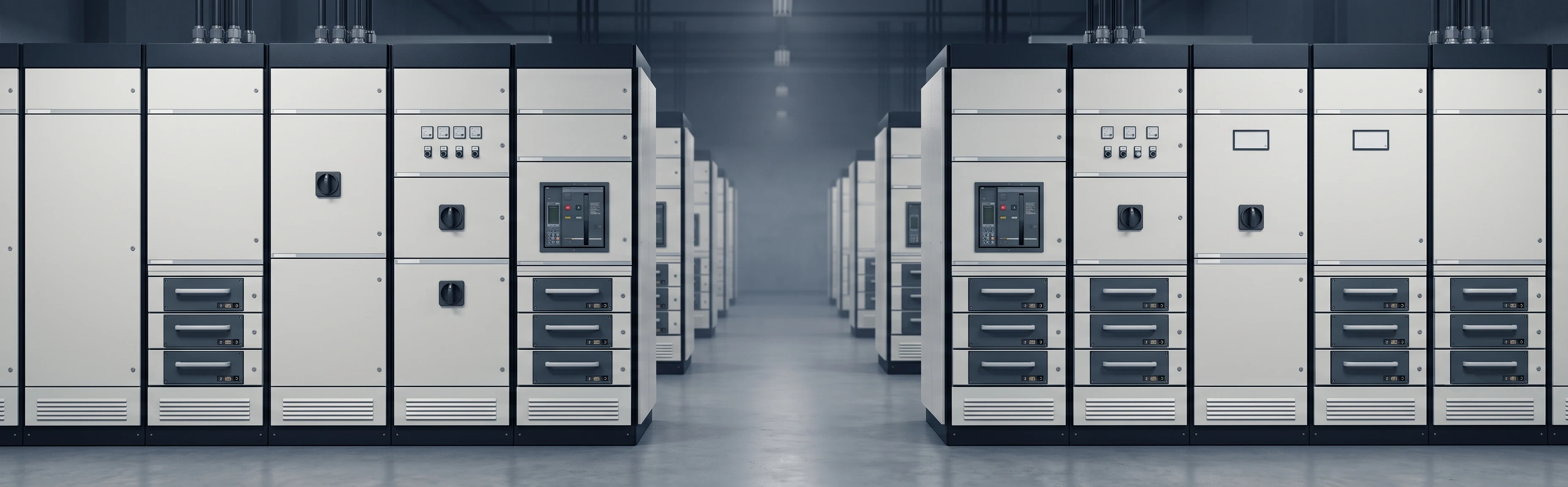

기존 MCC의 과부하 계전기와 보조 계전기, 제어 배선을 하나의 지능형 유닛으로 통합합니다.
SIMOCODE pro는 저압 정속 모터를 대상으로 하는 모터 관리 시스템입니다. 발전 설비와 대규모 산업 플랜트처럼 신뢰성과 내구성이 요구되는 현장에서 저압 모터를 보호하고 제어합니다.

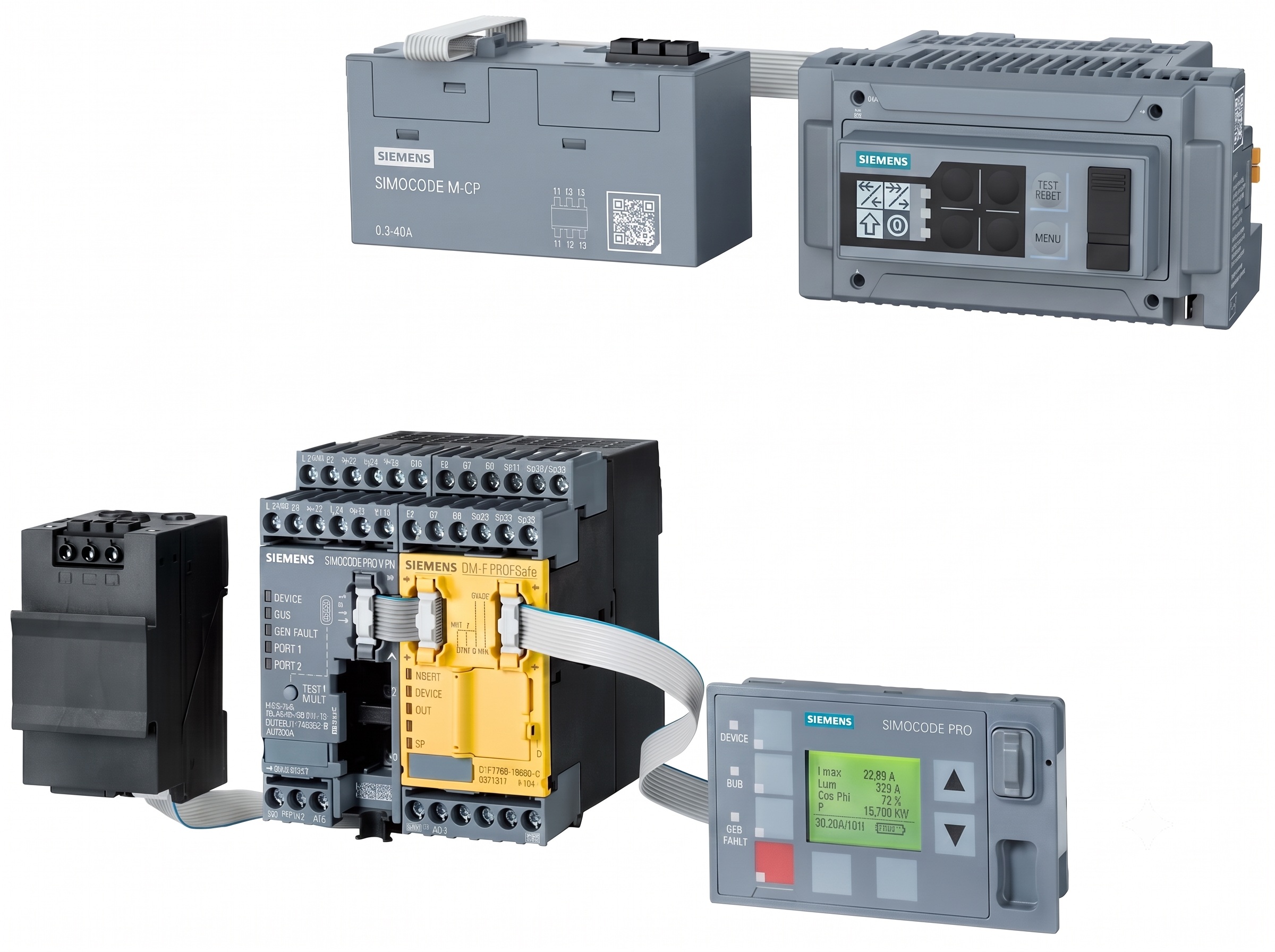

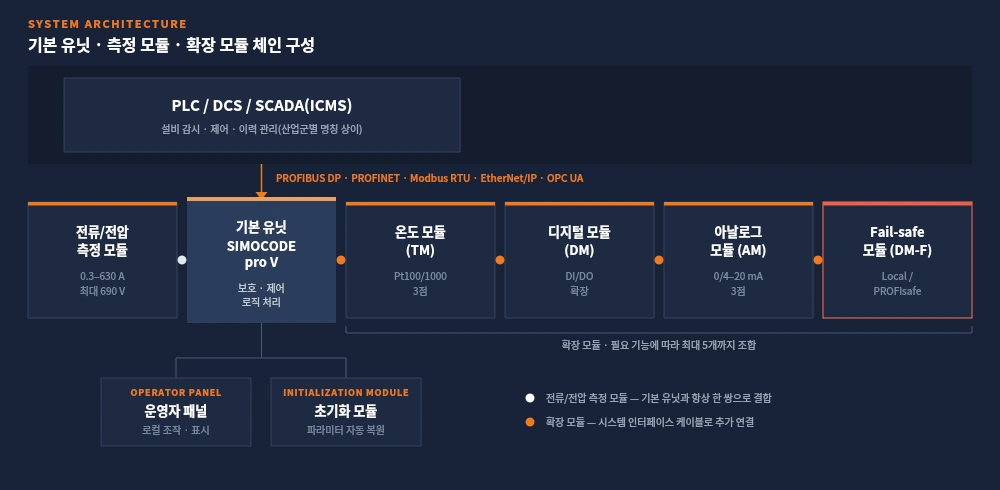

기본 유닛과 전류 측정 모듈이 하나의 세트를 이룹니다. 여기에 전압 측정, 지락 감지, 온도 측정, 디지털 입·출력, 아날로그 입·출력 모듈을 필요한 만큼 추가합니다. 제어 회로는 배선이 아니라 소프트웨어 로직으로 구성합니다.
상위 제어 시스템과는 PROFIBUS DP, PROFINET, Modbus RTU, EtherNet/IP, OPC UA로 연결합니다. 원격 제어뿐 아니라 부하 전류, 유효 전력, 트립 이력, 가동 시간 같은 운전 데이터를 그대로 상위로 전달합니다.
측정 기반 보호와
로직 기반 제어
SIMOCODE pro는 모터 전류와 전압을 직접 측정해 보호 판단을 내리고, 그 결과를 내부 로직으로 처리해 접점을 구동합니다. 보호와 제어가 자동화 시스템과 독립적으로 동작하므로 통신이 끊겨도 모터 보호는 유지됩니다.
측정
전류 측정 모듈이 1·2·3상 전류를 실시간으로 취득합니다. 전압 측정 모듈을 추가하면 상 전압, 유효 전력, 역률, 상 불평형까지 확보합니다.
보호·제어 판단
과부하(Class 5~40), 결상, 불평형, 구속, 지락, 전류 한계치를 기준값과 비교해 트립 또는 경보를 발생시킵니다. 직입·정역·와이델타 등 기동 방식은 함수로 제공되며, 진리표·카운터·타이머로 현장 인터록을 구성합니다.
통신·데이터 전달
운전 상태와 측정값, 진단 데이터를 통신으로 상위 ICMS·PLC·DCS에 전달합니다. 오류 발생 시각이 타임스탬프와 함께 유닛에 기록되어 사후 분석이 가능합니다.
(중간변류기 시 820A)
트립 등급(Class)
(DI/DO)
프로토콜
Core Capabilities
측정 성능부터 통합·연동성까지, 도입 판단에 필요한 성능을 4개 영역으로 정리했습니다.
제어·측정 성능
신뢰성·보호 기능
설치·확장성
통합·연동성
SIMOCODE pro 핵심 기능
제어 배선을 로직으로 대체하고 운전 데이터를 통신으로 끌어올려, MCC를 감시 대상이 아닌 정보 자산으로 전환합니다.
TIA Portal · SIMATIC PCS 7 연동

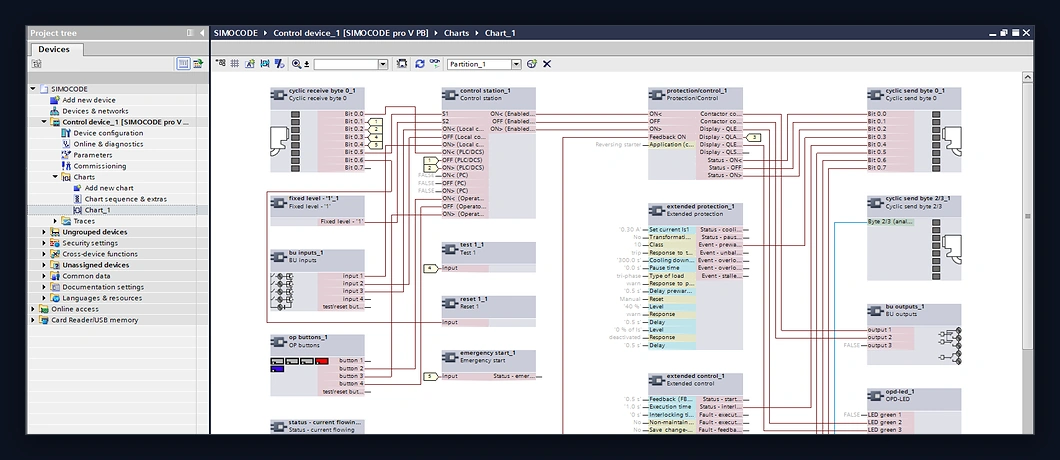

SIMOCODE pro의 설정·시운전·진단은 TIA Portal 기반 엔지니어링 소프트웨어 SIMOCODE ES로 수행합니다. 장치 뷰에서 모듈 구성과 회로 로직을 그래픽으로 작성하고, 온라인 상태에서 측정값·통계·트립 이력을 직접 확인합니다. 상위 DCS는 SIMATIC PCS 7 블록 라이브러리의 표준 블록과 페이스플레이트로 연동합니다.
