솔베이 Sunny Project

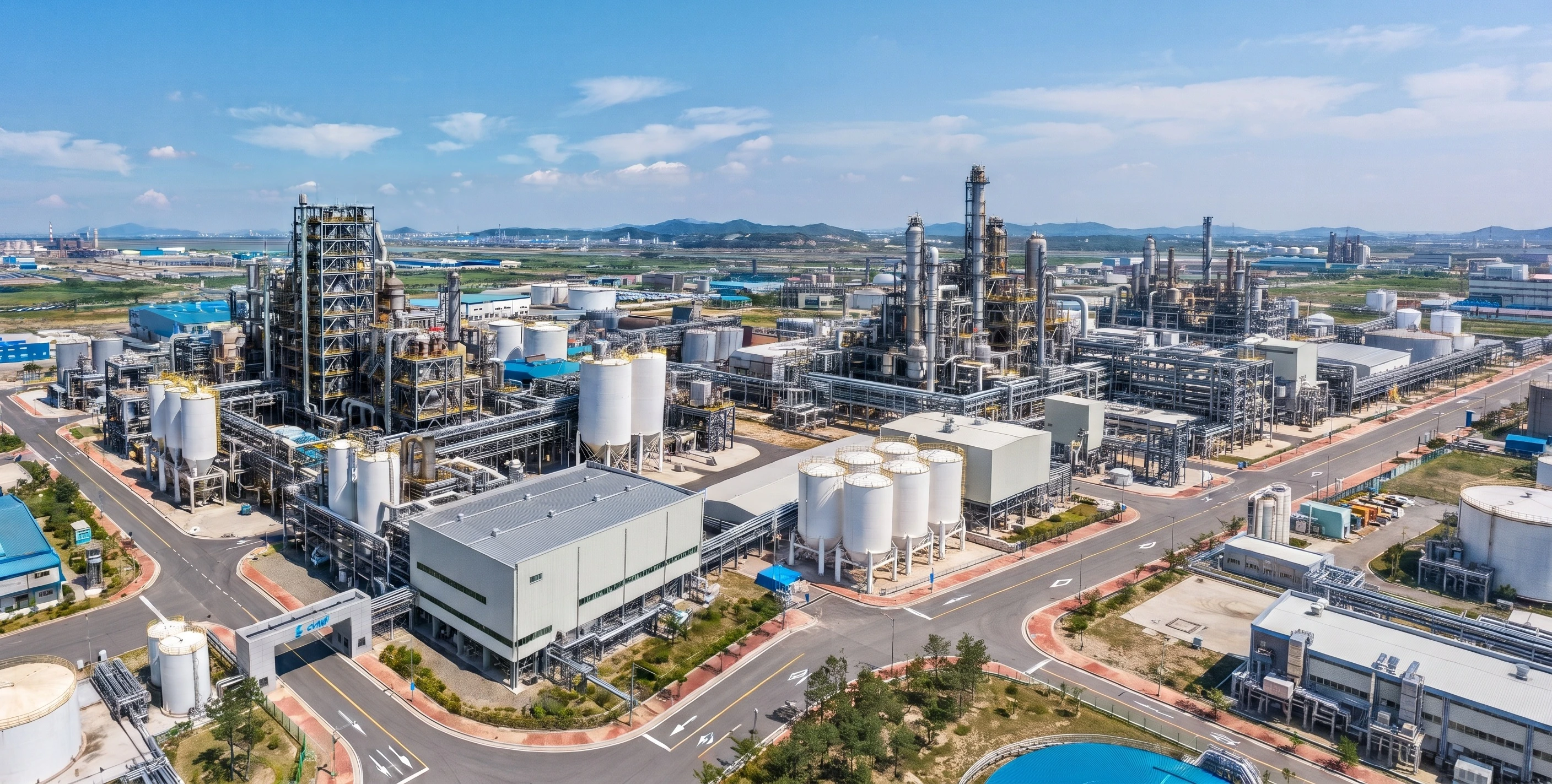

전북 군산 새만금 산업단지에 건설된 타이어용 고분산 실리카 생산 공장입니다.
솔베이 실리카 공장은 실리카 생산 공정 설비와 폐수를 처리하는 수처리(WWT) 설비를 함께 운영합니다. 두 계통의 전동기는 각각 스마트 MCC 형태로 제작되어, SIMOCODE pro V가 이미 구성된 상태로 현장에 납품되어 있었습니다.
다인코퍼레이션은 이 두 스마트 MCC의 설계 도면 검토, PROFIBUS DP 통신 엔지니어링, 프로그램 수정, 현장 시운전까지 전반적인 기술지원을 수행했습니다. 시운전 과정에서는 분산형 모터스타터(SIMATIC ET200SP)의 이상 동작을 발견해 원인을 분석하고 프로그램을 수정하여 정상화했습니다.
스마트 MCC 이원 구성과 ET200SP 이상 대응
WWT & SAND FILTER MCC와 Main MCC는 각각 독립된 계통으로 이미 SIMOCODE pro V가 구성되어 현장에 납품되어 있었습니다. 두 계통을 함께 정상화하고, 시운전 중 발견된 현장 이상까지 해결해야 하는 상황이었습니다.
Smart MCC 이원화 구성
수처리(WWT & SAND FILTER)와 메인 공정(Main), 두 계통의 Smart MCC가 각각 독립적으로 SIMOCODE pro V로 구성되어 있어, 두 시스템 간 통신·파라미터 정합성을 함께 검증해야 했습니다.
ET200SP 모터스타터 이상
현장 시운전 과정에서 분산형 I/O 모터스타터(SIMATIC ET200SP)의 동작 이상이 확인되어, 원인 파악과 프로그램 수정이 시급했습니다.
시운전 일정 압박
두 MCC와 다수의 전동기 스타터를 동시에 정상화해야 하는 상황에서, 설계 검토부터 통신 엔지니어링, 프로그램 수정까지 신속하게 대응해야 했습니다.
설계부터 시운전까지, 전방위 기술지원
다인코퍼레이션은 이미 납품된 스마트 MCC의 SIMOCODE pro V 시스템에 대해 설계 검토, 통신 엔지니어링, 프로그램 수정을 수행하고, ET200SP 모터스타터 이상까지 해결하며 현장 시운전을 완료했습니다.
설계 및 통신 엔지니어링 검토
WWT & SAND FILTER MCC와 Main MCC에 구성된 SIMOCODE pro V의 설계 도면과 PROFIBUS DP 통신 구성을 검토하여 상위 시스템과의 정합성을 확인했습니다.
ET200SP 프로그램 수정
시운전 중 확인된 ET200SP 모터스타터 이상 동작의 원인을 분석하고, 프로그램을 수정하여 정상 동작을 확보했습니다.
현장 기술지원 및 시운전 완료
설계, 통신, 프로그래밍 전반에 걸친 기술지원을 통해 두 스마트 MCC의 SIMOCODE 시스템을 현장에서 정상 가동시키고 시운전을 완료했습니다.
기술지원 이후 변화
이미 납품되어 있던 두 동의 스마트 MCC와 분산형 모터스타터 시스템은, 설계 검토부터 시운전까지 이어진 기술지원을 통해 안정적으로 가동되는 체계로 전환됐습니다.
