무선 장력 시스템
FMS Telemetry
소개 영상
아래 영상에서 FMS 텔레메트리 시스템의 주요 기능과 적용 방식을 확인하세요.

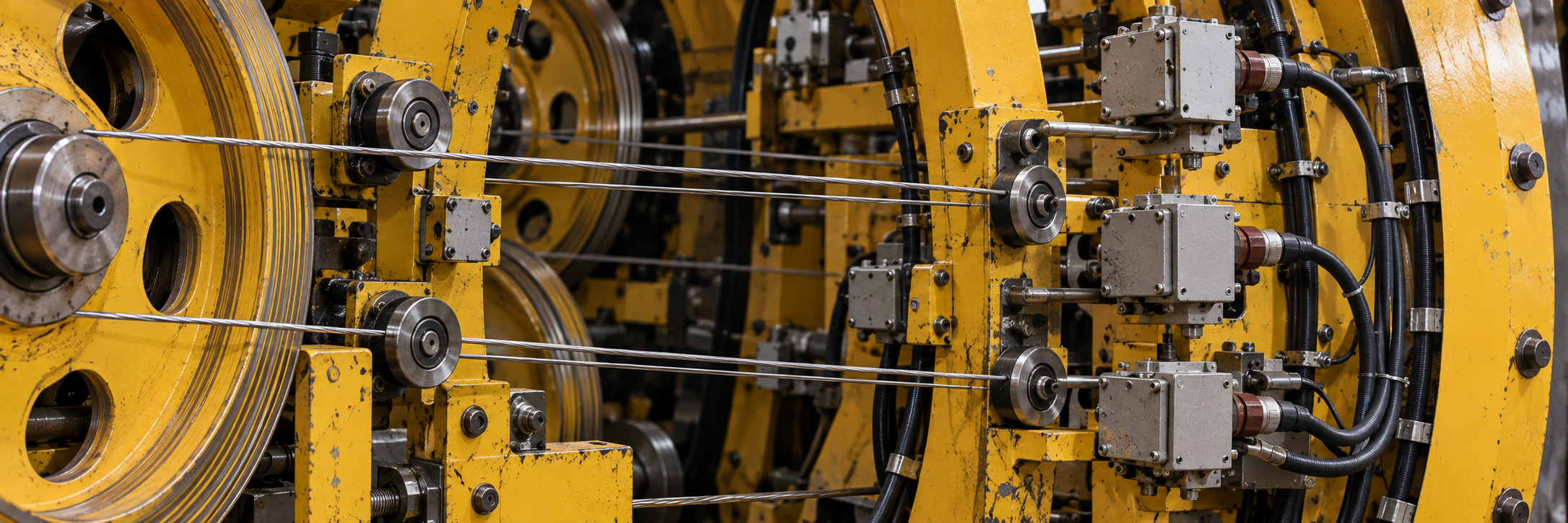

회전부의 장력은 보이지 않는 위험입니다
특정 소선에만 힘이 몰리면 끊어지고, 느슨하면 처집니다. 회전 중에는 눈으로 확인할 방법이 없습니다.
소선별 장력 편차는 연선 구조 불량으로 이어집니다. 객관적 데이터가 없으면 품질을 증명하기도 어렵습니다.
보빈 브레이크를 사람 손으로 맞추면 작업자마다 결과가 다릅니다. 조정을 위해 기계를 세우는 시간도 손실입니다.
그래서 회전부 장력은 무선 계측으로 관리해야 합니다.
측정에서 자동 제어까지 단계적 확장
RTM은 기본 측정 시스템에서 출발해 모니터링, 자동 제어까지 모듈 방식으로 확장합니다. 케이지·튜블러형 연선기 등 다양한 기계에 슬립링이나 대규모 개조 없이 장착할 수 있습니다.

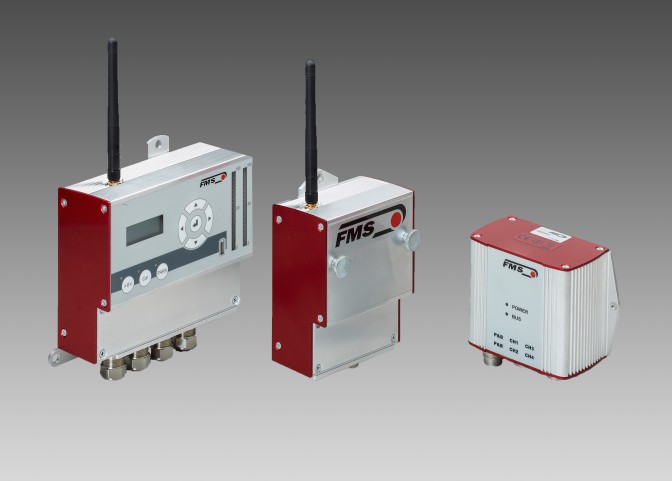

소선별 장력 측정의 기본 시스템입니다. 송신기·수신기·확장 모듈로 최대 42채널을 구성합니다.
측정값 표시·기록용 산업 PC와 소프트웨어입니다. 레시피 관리와 품질 리포트를 지원합니다.

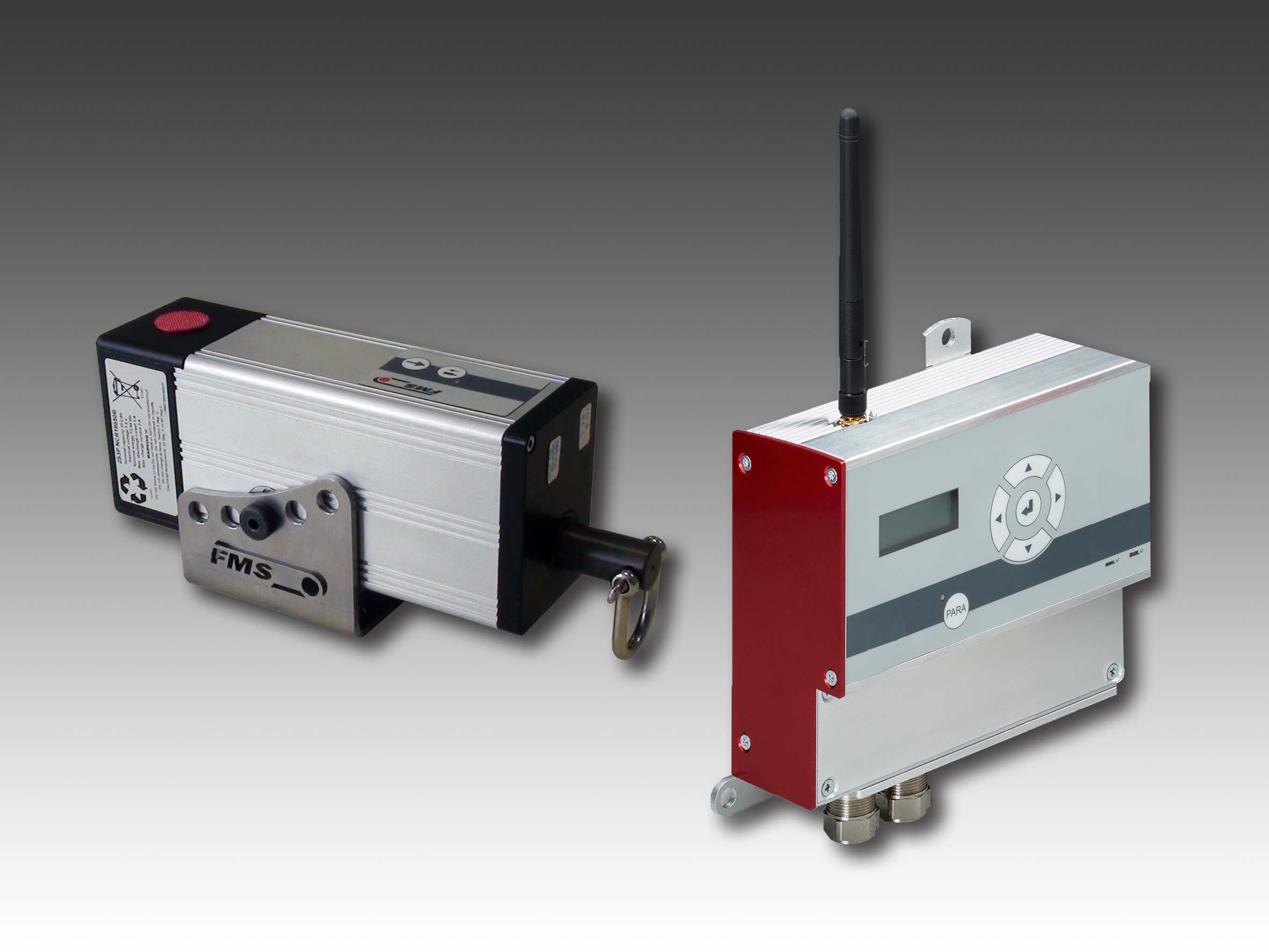

보빈 브레이크를 자동 조정하는 폐루프 제어 확장입니다. 액추에이터로 소선별 장력을 일정하게 유지합니다.

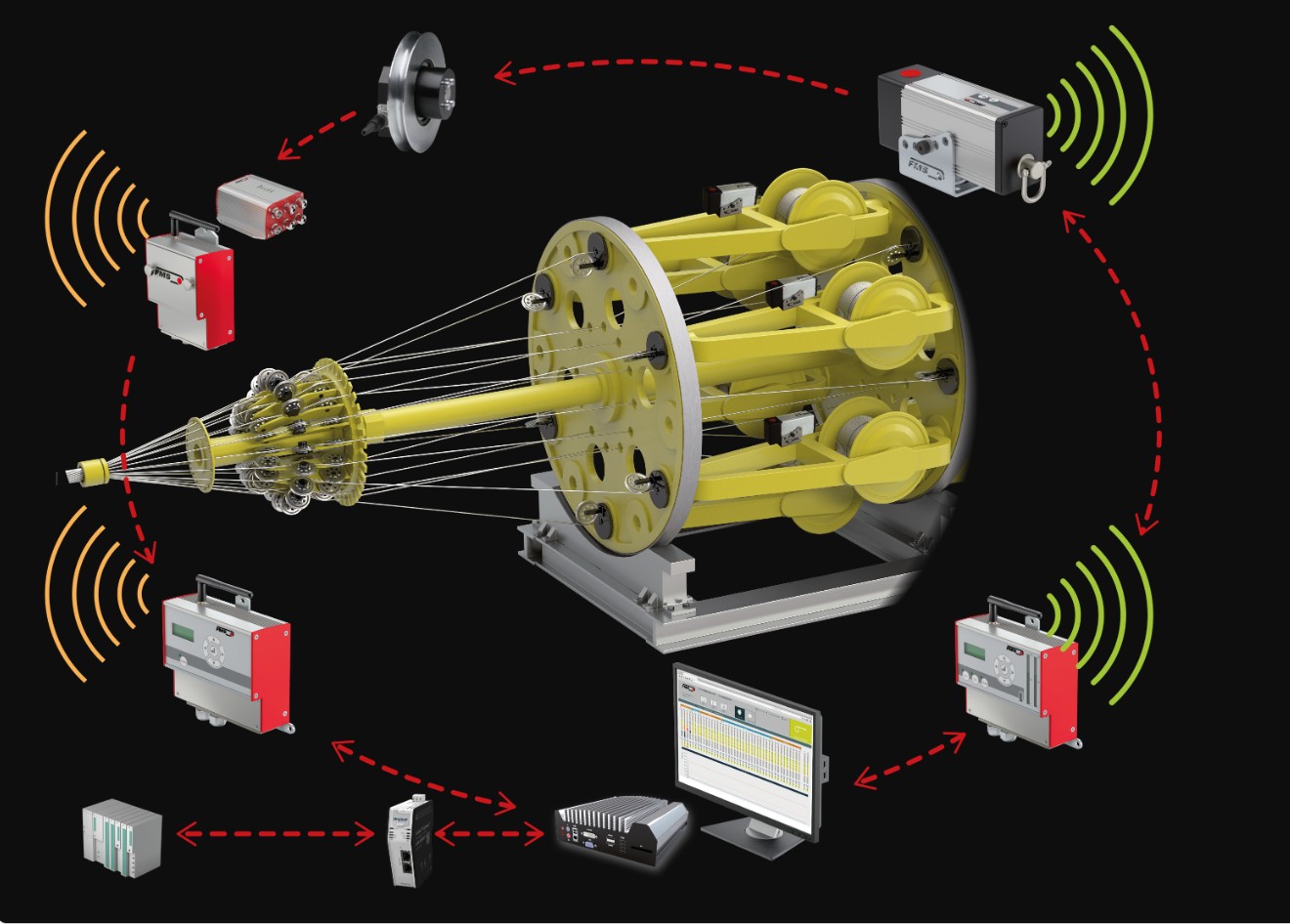

회전부에서 재고 무선으로 보냅니다
회전부에는 배선을 끌어올 수 없습니다. RTM은 측정·전송·제어를 모두 무선으로 해결합니다.
소선이 지나는 자리마다 회전 환경 전용 로드셀을 설치합니다. 송신기와 확장 모듈이 최대 42개 소선의 장력을 동시에 읽습니다.
측정값은 2.44 GHz 무선으로 기계 밖 수신기에 전달됩니다. 마모되는 슬립링 없이, 배터리 팩으로 장시간 운전합니다.
컨트롤 센터와 PLC에서 소선별 장력을 실시간 확인합니다. BC 확장을 더하면 브레이크가 자동 조정되어 장력이 일정해집니다.
Core Capabilities
FMS RTM 핵심 기능
도입 후에는 기계를 세우지 않고도 소선별 장력이 보이고, 브레이크 조정이 자동으로 이루어집니다.
마모·고장의 원인인 회전 접점 없이 무선으로 신호를 보냅니다.
전체 평균이 아니라 소선 하나하나의 장력을 따로 확인합니다.
BC 확장이 기준값과의 차이를 계산해 브레이크를 스스로 조정합니다.
제품별 설정을 저장했다가 불러와 같은 품질을 반복 생산합니다.
생산 이력의 장력 데이터를 문서로 만들어 고객에게 증빙합니다.
RTM MP로 장력 외 트래버스·락 상태 등 신호도 무선 전송합니다.
제품만 팔지 않습니다 시스템을 함께 만듭니다
FMS 제품은 현장마다 최적 사양이 다른 엔지니어링 제품입니다. 다인코퍼레이션이 기술 검토부터 시운전까지 함께 진행합니다.
